離心泵的葉輪是使液體獲得能量的主要部件。其形式有閉式、半開式及開式三種，如圖3-10所示，



通常有鑄造加工而成。閉式葉輪有前蓋板、后蓋板，葉片與 輪轂等組成。半開式葉輪無前蓋板開式葉輪無前后蓋板，葉輪中的葉片有圓柱形（單向彎曲）和扭曲型（雙向彎曲）之分。閉式葉輪的平面投影如圖3-11所 示。葉輪流道面積要求變化均勻，流道中心是切圓形的連線。葉輪結構如圖3-12所示。



圖3-11   葉輪平面投影圖

泵軸：

泵軸是傳遞功率和力矩的主要零件，，懸臂泵的葉輪裝在軸的一端，另一端裝支承。中小型多級泵一般采用用平軸，葉輪滑配的軸上，用短鍵傳力，如D300泵泵軸，大型泵有的采用階梯軸，葉輪用熱套法裝在軸上，葉輪與泵軸間無間隙，不會軸間竄水或沖刷，但拆裝比較困難，如OK5F37泵泵軸。

泵軸與葉輪等組裝在一起后，用鎖緊母固定，成為高速旋轉的轉子。在泵組裝前要進行小裝，檢查轉子各位的徑向跳動量，如果過大，泵在運行中就容易產生振動和研磨，應該設法消除，對于分段多級泵，需對轉子部件做組裝檢查并進行動平衡檢驗：對于懸臂泵，需對托架部件做組裝檢查，其裝配圖如圖3-13、圖3-14所。





圖3-12  葉輪結構圖

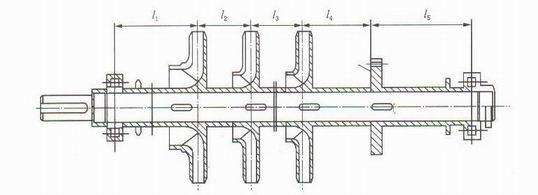

圖3-13   分段式多級泵轉子裝配圖

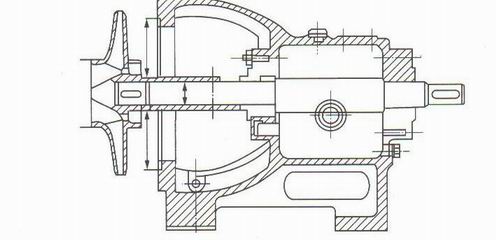

圖3-14   懸臂式托架部件組裝圖

吸入室

吸入室的作用是將吸入室、環形吸入室管中的液體均勻地似*小的流動損失引入葉輪。吸入室有三種：錐形吸入室、螺旋形吸入室。

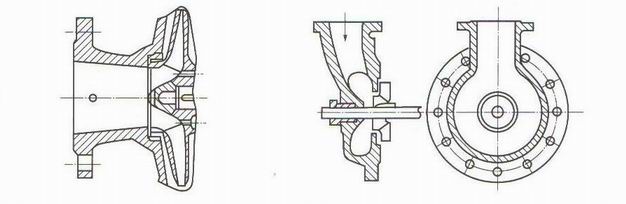

錐形吸入室如圖3-15所示。其末端圓滑地度過到葉輪入口直徑，錐度7°~18°,它能在葉輪入口前造成不大的液流加速度，使葉輪前流速均勻，流動損失很小。小型單吸單級懸臂式離心泵多采用此種結構。圓環形吸入室如圖3-16所示。吸入流道過流面積逐漸縮小，圓環中液流速度略小于葉輪入口速度，以保證液體進入葉輪時有一個不大的加速度。這種吸放室結構簡單，軸向尺寸短，但液體進入葉輪時有沖擊和旋流損失，常用在單吸分段式多級離心泵中。

圖3-15 錐形吸入室                                      圖3-16  圓環型吸入室

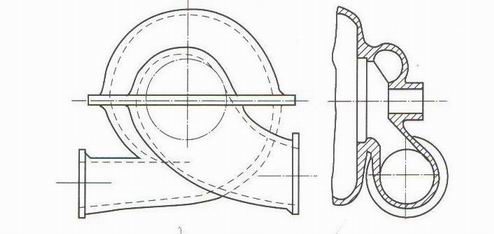

螺旋形吸入室如圖3-17所示，其優點是液體進入葉輪流動情況較好，速度比較均勻，但液體進入葉輪前已有預旋，對比轉數大的泵，揚程損失比較明顯，雙吸單吸泵和和水平中開式多級泵一般采用此種結構。

圖3-17   螺旋形吸入室
