自吸離心泵的結構基礎知識

二、離心泵的工作原理:
   離心泵是利用葉輪旋轉而使水產生的離心力來工作的。離心泵在啟動前，必須使泵殼和吸水管內充滿水，然后啟動電機，使泵軸帶動葉輪和水做高速旋轉運動，水在離心力的作用下，被甩向葉輪外緣，經蝸形泵殼的流道流入水泵的壓水管路。水泵葉輪中心處，由于水在離心力的作用下被甩出后形成真空，吸水池中的水便在大氣壓力的作用下被壓進泵殼內，葉輪通過不停地轉動，使得水在葉輪的作用下不斷流入與流出，達到了輸送水的目的。

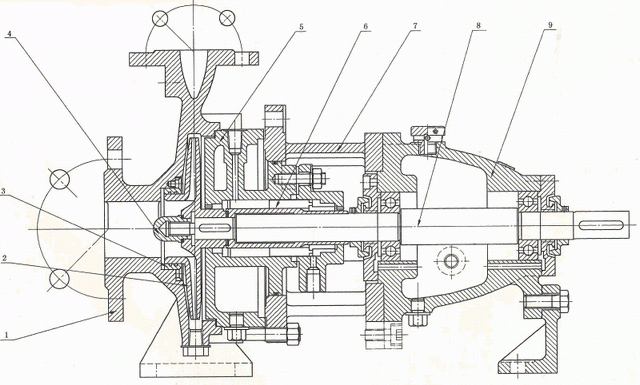

 三、離心泵的主要零件:
    離心泵是由許多零件組成的，根據工作時各部件所處的工作狀態，大致可以分成三大類型：轉動部件、固定部件和交接部件。


    1．葉輪
    葉輪是泵的核心組成部分，它可使水獲得動能而產生流動。葉輪由葉片、蓋板和輪轂組成，見圖l-2。選擇葉輪材料時，除了要考慮離心力作用下的機械強度以外，還要考慮材料的耐磨和耐腐蝕性能。目前多數葉輪采用鑄鐵、鑄鋼和青銅制成。
    葉輪一般可分為單吸式葉輪與雙吸式葉輪兩種。單吸式葉輪如圖l-2所示，它是單邊吸水，葉輪的前蓋板與后蓋板呈不對稱狀。雙吸式葉輪如圖1—3所示兩邊吸水，葉輪蓋板呈對稱狀，一般大流量離心泵多數采用雙吸式葉輪。
雙吸泵的葉輪可以視為由兩個單吸葉輪背靠背地組成，就像兩個葉輪對稱布置，因此可以認為工作時不會產生軸向力。但由于制造和裝配上的原因，總有尺寸偏差，不可能做到對稱，加之液流也不可能對稱．因而必然還有殘余軸向力，因此一般雙吸泵上均裝有徑向滾動軸承，以承受剩余軸向力。
    應著重指出的是，臥式單級雙吸泵（圖3 4）多采用中開式結構，其泵體和泵蓋結合面一般是通過軸心線的水平面，通常稱之為中開面。由于采用這種結構，可以揭開泵蓋即可檢修泵內各零件，且無需拆卸迸、出管路和移動電機或其他原動機，檢修極為方便。

多級離心泵是指有兩個或兩個以上葉輪的泵。通常的結構有蝸殼式多級泵和分段式多級泵。

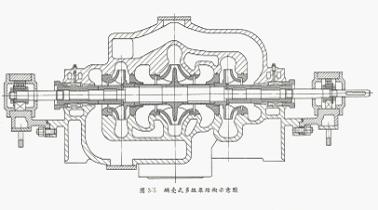

  蝸殼式多級泵的結構特點（圖3 5）一般采用中開式結構以便于檢修，且有利于葉輪對稱布置，減，作用在轉子上的軸向力。但這種結構的工藝性較差：級數越多，泵體和系蓋的形狀越復；．泵的外形尺寸越大，特別是級與級之間需要配置一些級間流道，使泵的外形比較復雜。
  而且當級數較多、揚程較高時，中開面的密封難度較大。基于這些因素，這種結構應用的廣泛性受到一定的限制。

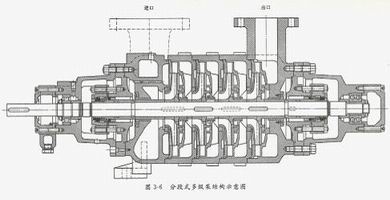

  分段式多級泵的結構特點（圖3 6）結構緊湊，有利于提高標準化、通用化程度。由于這種結構的乏的揚程取決于泵的級數，所以這種多級泵的揚程范圍較寬.與單吸泵想比,雙吸離心泵有較大的流量,較好的吸上性能;與混流泵相比,有較高的揚程。
