葉輪三維模型設計及研究
1.葉片三維建模
將之前的到葉片曲面云點導入Pro/E，使用其曲面生成命令中的通過點”，選擇“補片類型”為“單個，然后選擇“在多邊形內的對象成鏈”，用多邊形將一些離散點包括在內，*終的到葉片曲面如圖8-25所示。圖8-26是葉片曲面的網格圖。

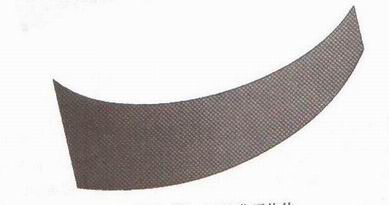

圖8-25  葉片曲面片體

圖8-26 葉片曲面網格圖

上文已經論述了葉片加厚的基本原理，此不敖述。這里使用"偏置曲面”命令，選擇葉片曲面進行曲面的偏置。偏置曲面的方式有“測量”“公式”、“函數”，“參考”，使用“函數”方式，可以更加逼近真實情況。我們采用較為簡便的方式，即均勻加厚2mm的方法，偏置出的曲面如圖8-27所示。

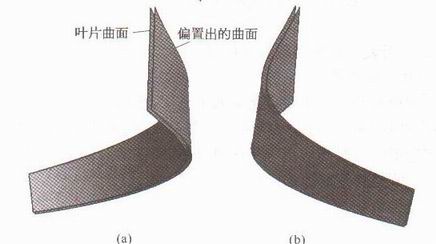

圖8-27葉片曲面與葉片偏置曲面
由于CFD模擬需要精確的三維模型，必須使葉片與偏置曲面完全貼合前后蓋板尺寸。使用“延伸”功能，使葉片曲面及偏置曲面完全相反方向各延伸一段適當的距離，出口邊處也延伸一段距離。之后，用前后蓋板流線旋轉成的片體對兩個曲面進行修剪。調用“樣條”命令中的“擬合”功能，將事情先存成“.dat"文件的前后蓋板流線數據點調入，接著將這兩條流線旋轉成體，用生成的片體來修剪葉片曲面，如圖8-28所示。用同樣的方法修剪出口邊，這樣就可以很好地保證葉片與輪轂和輪蓋尺寸的完全貼合。
修剪好的葉片曲面與偏執曲面用四個直紋面連接，使用”縫合“功能將這六個 面縫合在一起成為厚度為2mm的葉片實體。在葉片進口處，進行邊倒圓，*后陣列成數量為六片的葉片組。葉片的三維造型完成。

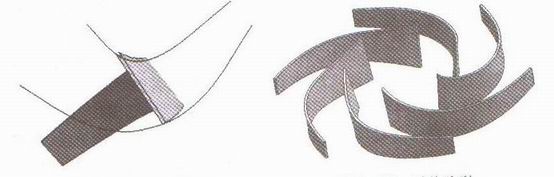

圖8-28修剪片體    圖8-29    葉片陣列

2輪轂、輪蓋的三維造型
將先前擬合成的前后蓋板流線“回轉”成實體。兩條流線“回轉”成實體的方法略有不同。先將前蓋板線“回轉成片體，接著使用”加厚“命令給前蓋板加上一定厚度，這樣前蓋板成為具有一定厚度的實體。而后蓋板無法使用同樣的方法進行加厚，需使用另一種方法進行造型。首先將后蓋板流線用“偏置曲線”命令向下偏置出一條曲線，然后端點連接，成為一個封閉的圖形，*后將此圖形“回轉”成實體，*終的結果如圖8-30所示。
*后將葉片和前后蓋板用“求和”命令組合在一起。如圖8-31是隱去前蓋板后的顯示效果。

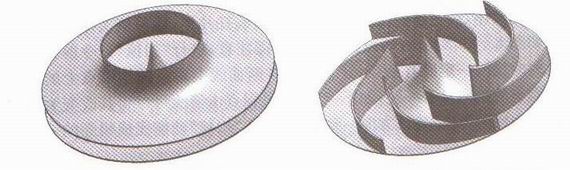

圖8-30  葉輪實體   圖8-31隱去前蓋板的葉輪實體
