故障現象	可能產生的原因	排除方法
1、水泵不出水	進水口閥門未打開，進出管路阻塞，葉輪流道阻塞電機運行方向不對，電機缺相轉速很慢吸入管漏氣泵沒灌滿液體，泵腔內有空氣進口供水不足，吸程過高，底閥漏水管路阻力過大，泵選型不當	檢查，去除阻塞物調整電機轉向，緊固電機接線擰緊各密封面，排除空氣打開泵上蓋或打開排氣閥，排盡空氣停機檢查、調整減少管路彎道，重新選泵
2、水泵流量不足	先按1原因檢查管道、泵流道或葉輪部分阻塞，水垢沉積……電壓偏低葉輪磨損	先按1排除去除阻塞物，重新調整閥門開度穩壓更換葉輪
3、功率過大	超過額定流量使用吸程過高泵軸承磨損	調節流量，關小出口閥門降低更換軸承
4、雜音振動	管路支撐不穩液體混有氣體產生汽蝕軸承損壞電機超載運行	穩固管路提高吸入壓力，排氣降低真空度更換軸承調整按5
5、電機發熱	流量過大，超載運行局部摩擦電機軸承損壞電壓不足	關小出口閥門檢查排除更換軸承穩壓
6、水泵漏水	機械密封磨損泵體有砂孔或破裂密封面不平整安裝螺栓松懈	更換焊補或更換修整緊固



    DL立式多級泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、葉輪、平衡轂等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，DL立式多級泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力幅角接觸球軸承來承受。進水段和出水段和結合面用紙墊通過接緊達到密封。軸封采用填料或機械密封，用戶可根據需要選擇。

　　DL立式多級泵旋轉方向從驅動端向下看為逆時針方向轉動。

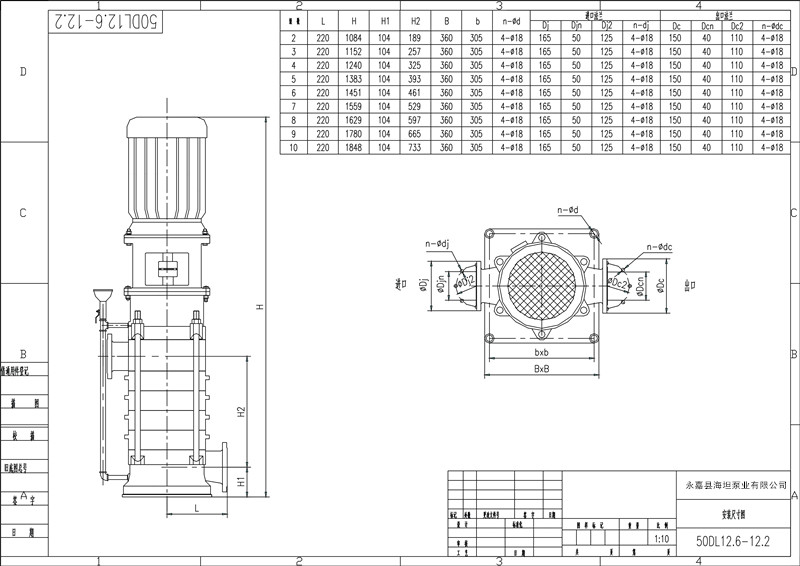

         DL立式多級泵結構圖：

1、DL立式多級泵結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用；

2、DL立式多級泵的吸入口和出水口在同一中心線上，簡化管路的連接；

3、根據實際情況，DL立式多級泵的進出口可裝配成90°、180°、270°不同的方向；

4、根據實際情況，DL立式多級泵的出口可裝配成1~5個出口，以滿足同一臺泵上獲得不同的揚程；
