316L 自吸式氣液混合泵（實物圖）

發布時間：2017-5-22 8:54:09 來源：海坦泵業 點擊次數：5776

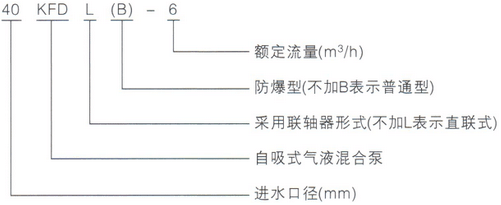

KFD、KFND型不銹鋼氣液混合泵型號意義：

KFD、KFND型不銹鋼氣液混合泵概述：

氣液混合泵的吸入口可以利用負壓作用吸入氣體，所以無需采用空氣壓縮機和大氣噴射器。高速旋轉的泵葉輪將液體與氣體混合攪拌，所以無需攪拌器和混合器。由于泵內的加壓混合，氣體與液體充分溶解，溶解效率可達80~100%。所以無需大型加壓溶氣罐或昂貴的反應塔即可制取高度溶解液。氣液比約為1:9(吸氣量為8-10%),串聯使用可以增加吸氣量。一臺氣液混合泵即可進行氣液吸引、混合、溶解并直接將高度溶解液送至使用點。過泵流量 1-50 M3/H；處理水量1-150 M3/H 。因此，使用氣液混合泵，可以提高溶氣液制取效率、簡化制取裝置、節省場地、大幅降低初次投資、節省運行成本及維護費用。

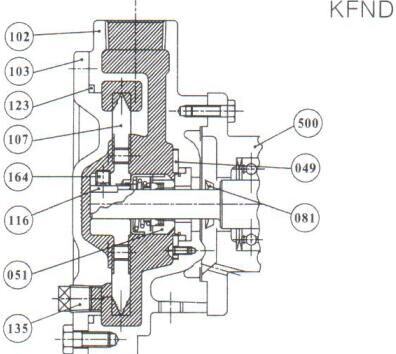

KFD、KFND型不銹鋼氣液混合泵結構圖：


序號	零件名稱	數量	KFD	KFND
049	軸封緊固環	1	304
051	機械軸封	1	碳化硅X碳化硅
081	擋水環	1	丁晴橡膠
102	泵體	1	304
103	泵蓋	1	304
107	葉輪	1	304
116	鍵	1	304
118	吐出口配對法蘭	1	304		—
123	O形環	1	聚四氟乙烯
124	吐出口墊片	1	樹脂橡膠
135	栓塞	1	304
164	緊固螺釘	2	304
500	電機	1	軸材質304

KFD、KFND型不銹鋼氣液混合泵性能參數：

型號	配用電機		H (m)	10	20	30	40	50	60	70
	功率(KW）	相數
20KFD-1	0.75	單相、三相	Q (m3/h)	2.8	2.2	1.6	1	0.4
20KFDB-1		三相
25KFD-2	1.1	單相、三相		3.5	2.8	2.5	2	1.6	1
25KFDB-2		三相
40KFD-6	3	三相		8	7.5	6.5	6	5.5	4.5	3.5
40KFDB-6	4
50KFD-12	5.5	三相		18	16	15	14	12	10	7.5
50KFDB-12	7.5
20KFDL-1	0.55	單相、三相	Q (m3/h)	2.8	2.2	1.6	1	0.4
20KFDLB-1		三相
25KFDL-2	1.1	單相、三相		3.5	2.8	2.5	2	1.6	1
25KFDLB-2		三相
40KFDL-6	4	三相		8	7.5	6.5	6	5.5	4.5	3.5
40KFDLB-6
50KFDL-11	7.5	三相		18	16	15	14	12	10	7.5
50KFDBL-11

KFD、KFND型不銹鋼氣液混合泵特點：
1、精巧體積高性能，實現產業設備小型化。
2、超精密高級材質的部品組合，適用液體和用途極其廣泛，耐腐蝕低汽蝕（低NPSH）余量，性能穩定不漏液。
3、泵內除機械軸封接觸面外沒有任何機械性摩擦，性能保持長期穩定不衰，不出故障。
4、噪音低，壽命長，極大提高裝置的信賴性。
5、現場維修操作簡便，*大地維護用戶利益。

KFD、KFND型不銹鋼氣液混合泵配用YE2高效率三相異步電動機：

電機規格	機種	全封閉外扇形室內
	功率	0.55	0.75	1.5	2.2	3	4
額定值	級數	4P
	保護方式	IP55
	絕緣等級	E級
周圍條件	設置場所	室內
	環境溫度	-20℃至40℃
	環境濕度	85%以下
	環境氣氛	沒有腐蝕性，爆炸性氣體及蒸汽

KFD、KFND型不銹鋼氣液混合泵性能特點：

型號	KFD	KFND
連接方式	法蘭JIS5K	Rc螺絲口
特性	自吸-8m（20℃）	超低NPSH
適用液體	水、純水、化學液、油質液、藥品、溶劑、冷媒
溫度范圍	水、化學液：~90℃；冷媒：-30℃
專用標準電機（50HZ）	Z：3相全封閉外扇室內形4P/380V·220V

KFD、KFND型不銹鋼氣液混合泵產品實物圖片：

316L材質自吸式氣液混合泵
