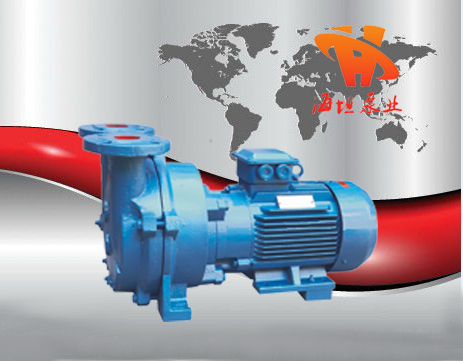

SKA型水環式真空泵,產品：

SKA型水環式真空泵,產品簡介：

SKA型水環式真空泵（簡稱：SKA真空泵），適于抽除氣體和水蒸汽。吸氣壓力可以達到33mbar絕壓（97%真空度）當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接汽蝕保護管以對泵進行保護，如配大氣噴射器（見附件表）吸氣壓力可達10mbar，噴射器可直接裝在真空泵上。作為壓縮機用時，其壓力*大至0.26mbar（絕壓）。
SKA型水環真空泵為整體結構—機泵同軸的單級泵。軸封采用機械密封，具有結構簡單，安裝簡捷、無油、安全可靠等特點。

SKA型水環式真空泵,工作原理：

SKA型水環式真空泵如圖（1）所示葉輪3偏心地安裝在泵體之內，起動時向泵內注入一定高度的水，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環1，水環下部內表面與輪轂相切，沿箭頭方向旋轉，在前半轉過程中，SKA型水環式真空泵水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空間，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體自圓盤吸氣口被吸入；在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體自圓盤排氣口被排出。如此葉輪每轉動一周，葉片間的空間吸排氣一次，許多空間不停地工作，SKA型水環式真空泵就連續不斷地抽吸或壓送氣體。
SKA型水環式真空泵由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排周，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。
當SKA型水環式真空泵排出的氣體不再利用時，在SKA型水環式真空泵排氣口上接有氣水分離器，廢氣和所帶的部分水排入氣水分離器后，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從供水管供給冷水，以降低工作水的溫度，保證泵能達到所要求的技術要求和性能指標。

圖1 水環真空泵及壓縮機工作原理圖

當SKA型水環式真空泵作為壓縮機使用時，泵排氣口接有氣水分離器，氣水混合物進入氣水分離器后自動分，氣體由排氣管輸送到所需系統而工作水經過分離器進入SKA型水環式真空泵內。壓縮氣體時，工作水極易熱，水由泵排氣口排出，溫度會變的較高，要由供水管不斷地供給冷水．以補充被放走的水，同時起冷卻作用，使工作水溫度不致過高，從而保證壓縮機性能，達能技術指標，滿工藝要求

SKA型水環式真空泵,結構及特點：

  △ 機泵同軸式直聯設計，節省空間，易于安裝。
  △ 采用機械密封作為標準配置，消除了泄露，維護簡便。
  △ 運行平穩，噪音可低至62分貝
  △ 統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適用于更為苛刻的應用
  △ 獨特的柔性排氣口設計，不會產生過壓縮，確保了SKA在其性能范圍內效率*佳。

SKA型水環式真空泵,使用范圍：

SKA型水環式真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域，由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生危險，其應用更加廣泛。

SKA型水環式真空泵,性能參數：

注：1、表中所列數據在下列技術條件下測出：
    ① 大氣壓力101325Pa（1013mbar）
    ② 進水溫度15℃
    ③ 吸入空氣溫度20℃
    ④ 空氣相對濕度70%
   2、性能允許偏差±10%

SKA型水環式真空泵,性能曲線圖：

SKA型水環式真空泵,選型示例

    ①設計點參數：
    吸氣量V=100m3／h
    吸氣壓力P1=40mbara
    ②其余參數同標準狀態(見注)
    選擇與設計點①*接近的一條曲線
    ③本例中為71V
    根據曲線編號查出相應的產品型號
    (即定貨號，但僅限于標準型)如本例中可從71V查得泵型為SKA2071-ONC06-IP
    注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度過15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10％。圖中左側為配用大氣噴射器的性能曲線。

SKA型水環式真空泵,安裝尺寸圖：

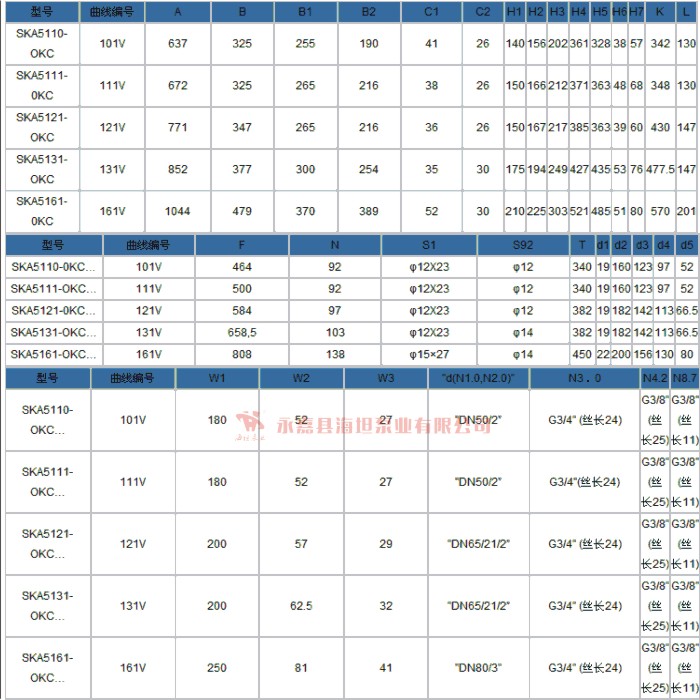

SKA2外形尺寸圖（單位：mm）：

SKA型水環式真空泵,啟動與停車：SKA型水環式真空泵,設備安裝：

1、水環真空泵的安裝：
水環真空泵和壓縮機在安裝時，安裝面必須水平，并通過底角的孔用螺栓安裝牢固。為防止在安裝時焊渣進入真空泵，在安裝時，應在吸氣管上安裝上過濾網。
2、水環真空泵氣水分離器的安裝
水環真空泵氣水分離器可直接安裝在水環真空泵的排氣口上，并用螺栓固定牢固。氣水分離器有一管路與泵相連，由此供給水環真空泵工作需水量，其余工作水由供水管供給，供水量大小由管路上的閥門調節。
水環真空泵或壓縮機的進氣管上應裝有逆止閥，以便在停車時，防止真空泵或壓縮機內的水在排氣管方面的壓力作用下返回系統。

1、水環真空泵啟動
水環真空泵長期停車的泵在開動以前，必須用手轉動數圈，以證實水環真空泵內沒有卡住或其它損壞現象。
水環真空泵啟動按以下順序進行（參見圖5）
（1）打開排氣管閥門。
（2）啟動電動機（應注意電機的正反轉）
（3）迅速打開圖5供水管2。逐漸增加供水量，至供水量符合規定要求為止，（應注意不要干運行真空泵）。
2、水環真空泵停車
水環真空泵停車按以下順序：
（1）（如進氣管有閥門）關閉進氣管上的閥門。
（2）關閉供水管2，并迅速關停真空泵。
（3）停車后應將泵腔內的水放掉，以免再次啟動時，會造成葉片與泵軸斷裂。

SKA型水環式真空泵,維護：

1、SKA型型水環式真空泵為避免磨損葉輪、泵體或卡住葉輪，隨氣體和工作液進入泵腔的灰塵顆粒，可通過SKA型水環式真空泵泵底部的沖洗口沖洗掉。
2、如果用硬水作工作液，須經軟化，或在一定周期內用溶液清洗泵。
3、SKA型水環式真空泵電動機常工作的軸承比周圍溫度高15℃～20℃，*高不允許超過55℃～60℃，正常工作的軸承每年應裝油1-2次，每年至少清洗軸承一次，并將潤滑油全部更換。
4、SKA型水環式真空泵采用的機械密封，出現泄漏現象，應檢查機械密封的動、靜環是否已損壞，或是密封圈已老化，如出現上述情況，均需更換新零件。

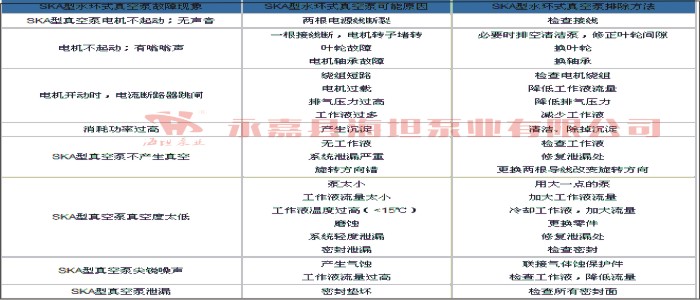

SKA型水環式真空泵,故障原因及排除方法：
