【QJ型井用潛水泵（深井泵）】產品：

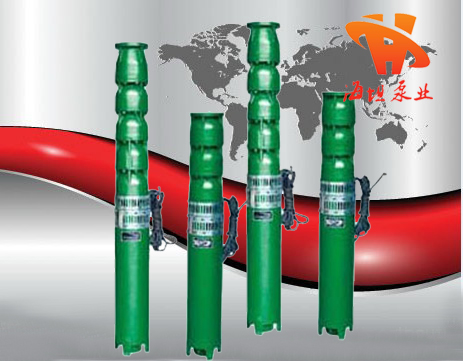

【QJ型井用潛水泵（深井泵）】產品簡介：

QJ型井用潛水泵又名深井泵，是電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。主要特點： 1.電機、水泵體,潛入水中運行,安全可靠. 2.對井管、揚水管無特殊要求(即:鋼管井、灰管井、土井等均可使用;在壓力許可下,鋼管、膠管、塑料管等均可作揚水管使用)。 3.安裝、使用、維護方便簡單,占地面積小、不需建造泵房。 4.結構簡單,節省原材料。潛水電泵使用的條件是否合適,管理得當與使用壽命有直接的關系。

【QJ型井用潛水泵（深井泵）】型號意義：

【QJ型井用潛水泵（深井泵）】使用條件：

QJ型井用潛水泵可在下列條件下連續運行使用：
1.額定頻率為50HZ，額定電壓為380±5%V的三相交流電源。
2.水泵進水口必須在動水位1米位以下，但潛水深度不得超過靜水位以下70米，電機下端距井底水深*少在1米以上。
3.水溫一般不得高于20℃.
4.水質要求：（1）水中含砂量不大于0.01%（重量比）；
           （2）PH值在6.5~8.5范圍；
           （3）氯離子含量不大于400毫克/升。
5.要求井正值，井壁光滑，不得有井管錯開。

【QJ型井用潛水泵（深井泵）】產品特點：

 QJ型井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井撮地下水、也可用于河流、水庫、水渠等到提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。
 QJ型井用潛水泵電泵特點是：
        1、電機、水泵一體、潛入水中運行，安全可靠。
        2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用
        3、安裝、使用、維護方便簡單占地面積小、不需要造泵房。
        4、結構簡單，節省原材料。
       潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。

【QJ型井用潛水泵（深井泵）】結構說明：

      1、QJ型井用潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。
           潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采用閘閥控制。
       2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。
       3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。
       4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
       5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車里帶）以防滲水。
       6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。
       7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。
       8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。

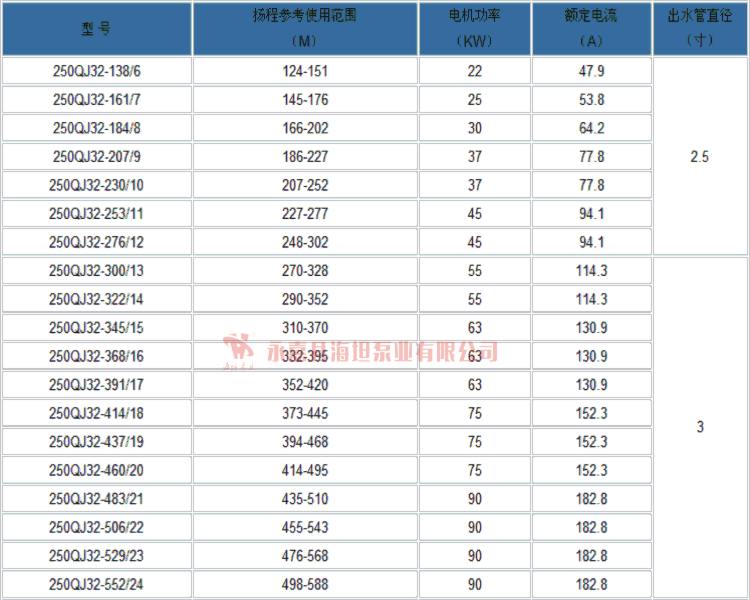

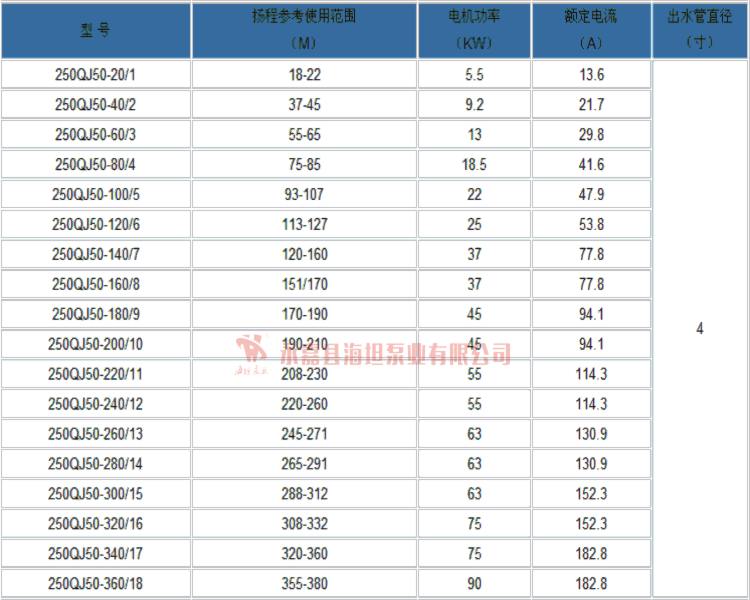

 【QJ型井用潛水泵（深井泵）】性能參數：

【QJ型井用潛水泵（深井泵）】安裝示意圖：

【QJ型井用潛水泵（深井泵）】使用須知：

 一、電機使用前必須灌滿清水，擰緊注水放氣螺栓，否則不準使用。
 二、陸地試運轉不得超過一秒。
 三、電泵不準倒臥或傾使用。
 四、電動機必須完全潛入水中，但潛入深度應不大于70米。
 五、引線與電纜接頭按規定操作。
 六、訂購高揚程潛水電泵請參閱《高揚程潛水電泵型譜》及《高揚程潛水電泵使用手冊》。

【QJ型井用潛水泵（深井泵）】安裝、啟動與停車：

1、安裝前的檢查與準備：
                (1)、檢查水井是否符合本泵使用條件，即井徑、垂直和井壁質量、以及靜水位、動水位、涌水量和水質條件等、若不符合使用條件必須采取相應措施，否則不能將泵下井。
                (2)、檢查供電設備及供電線路能否保證電泵正常運行。
                (3)、電源電壓和頻率是否符合使用條件。
                (4)、按裝箱單位檢查零部件是否安全，并熟悉安裝使用說明書。
                (5)、檢查電氣線路，控制和保護裝置是滯合理安全可靠。
                (6)、裝備好各種安裝使用工具豎立三角架和吊鏈（或其它吊裝工具）要安全、可靠、使用方便。
2、安裝
                (1)、機泵一體卸下濾水網，然后打開注水和放氣孔螺栓往機內注滿潔凈的清水，一定確保注滿，防止假滿。并檢查電機各部是滯漏水。發現漏水根據部件應調正膠墊上緊螺栓。
                (2)、仔細檢查電纜和接頭有無碰傷或損壞，發現問題及時包扎。
                (3)、用500伏兆歐表測定繞阻的絕緣電阻不低于5兆歐。
                (4)、安裝保護開關和起動設備，并檢查電機內水是否灌滿，然后上緊注水、放氣孔螺栓，從閥體頂端灌水直至從進水節處流出瞬時起動電機(不超過1秒)，看電泵轉動方向是否和轉向標相同，若相反，調換電源接頭即可，然后上好護線板、濾水網準備安裝下井。
                (5)、在泵的出水口安裝短輸水管一節，并用夾板夾住吊起落入井中，使夾板座落在井臺上。
                (6)、再用一付夾板夾住另一節輸水管，然后吊起降下與短輸水管法蘭相聯接。升起吊鏈拆下付夾板，使泵管下降井中又座落在井臺上，依次反復進行安裝，下井，直到全部裝完，*后一節夾板不卸將泵固定在井口上。
                (7)、*后放上井蓋，彎彎，閘閥出水管等。
                (8)、每次連接法蘭時要加膠墊，對正后緊固螺釘要對角線方向同時上緊，防止歪斜漏水。
                (9)、電纜線要固定在輸水管法蘭上凹槽內，每節都用綁繩固定好，下井過程要小心，電纜不能當?shù)趵K使用，更不要碰傷電纜。
                (10)、下泵過程有卡住現象，要想法克服卡點，不能強行下泵，以免卡死。
                (11)、大口井等安裝泵時嚴禁人員下井。
                (12)、保護開關和起動設備應配有電壓、電流表、指示燈，并安裝在配電盤上，放在井臺周圍適當?shù)奈恢谩?br />           3、起動
                (1)、用500伏兆歐表測量電機繞阻對地絕緣阻不低于5兆歐。
                (2)、檢查三相電源線路，電壓是否符合規定各種儀表，保護設備及接線正確無誤后方可合閘起動。
                (3)、起動后觀察電流、電壓是否符合規定范圍，運轉聲音有無異常及震動現象發生，若不正常應及時找出原因處理解決。
          4、停車
                (1)、關閉開關停車，再起動須等5分鐘或更長的時間，以防電機溫升過高，停車后*好切斷電源。
                (2)、保護開關不得停用，或用鉛絲銅絲加大保險絲的作法是錯誤的。

【QJ型井用潛水泵（深井泵）】運行、維修與保養：

          1、電泵運行中要經常觀察電流、電壓表和水的流量，力求電泵在額定工況下運行。
          2、應用閥門調節流量、揚程、不得超載運行。有下列情況之一應立即停止運行：
                (1)、額定電壓時電流超過額定值；
                (2)、額定揚程下，流量較正常情況下降低較大；
                (3)、絕緣電阻低于0.5兆歐；
                (4)、動水位降至泵吸入口時；
                (5)、電器設備及電路不合規定時；
                (6)、電泵有突然聲呼或較大的震動時；
                (7)、保護開關頻繁跳閘時。
          3、要經常不斷的觀察儀表，檢查電器設備每半個月測一次電機絕緣電阻，電阻值不低于0.5兆歐。
          4、每排灌期（2500小時）進行一次檢修保護，更換損壞的易損件。
          5、電泵的起吊與裝卸：
                (1)、拆開電纜，斷離電源；
                (2)、用安裝工具逐步拆卸出水管、閘閥、彎管，并用夾板將泵吊起取出井蓋，并用另一付夾板夾緊下一節輸水管，這樣依次，逐節拆卸將泵吊出井外。(在吊拆過程發現有卡住不能強行起吊，應上下左右活動克服卡點安全吊卸)；
                (3)、拆下護線板，濾水網并從引線和三芯電纜或扁電纜接頭處剪斷電纜。
                (4)、取出聯軸器上鎖圈，擰下固定螺釘，拆下連接螺栓，使電機、水泵分離；
                (5)、放出電機同內充水；
                (6)、水泵的拆卸：
                        用拆裝拆手，左旋卸下進水節，用拆裝筒在泵下部沖擊錐形套，葉輪松動后，取出葉輪、錐形套、卸下導流殼，這樣依次卸完葉輪、導流殼、上導流殼，止回閥等。
                (7)、電機拆卸：
                        依次拆下底座、止推軸承、推力盤、下導軸承座連接座、甩水器，取出轉子，拆下上導軸承座、定子等。
          6、電泵的裝配：
               裝配前檢查清洗各零部件的鐵銹、污泥，各配合面要涂黃油防銹，水泵大螺紋聯接處要涂鉛油。
                (1)、電機的裝配次序；
                        定子組裝，下忖軸承座組裝，轉子組裝。推力盤，左扣螺母，止推軸承組接，底座組裝，上導軸承座組裝，骨架油封，連接座。調整調整螺柱，使電機軸伸符合規定的要求。然后上好調好膜、調壓彈簧及蓋。
                (2)、水泵的裝配：
                        將軸和進水節固定在安裝座上，用拆裝筒將葉輪、錐形套固定在軸上，再裝上導流殼、葉輪，。。。。。。這樣依次裝完上流殼、止回閥等。八級以下的電機水泵部分裝配時，首先在進水節和上導軸承座接觸平面間均勻分布，加相同3~3.5毫米墊片3~4處，然后均勻上好拉筋螺母，裝上聯軸器、泵軸、上好固定螺柱以及鎖圈，用拆裝筒將葉輪、錐形套固定在泵軸上，再裝上導流殼，葉輪。。。。。。這樣依次裝完上導流殼等。泵裝好后松開拉筋螺母，取墊片，再把拉筋螺母均勻上緊，然后從聯軸器處轉 動電泵、轉動必須均勻。
                (3)、機組總裝，如前所述。

【QJ型井用潛水泵（深井泵）】故障原因及排除方法：

聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，QJ型井用潛水泵（深井泵）性能參數、QJ型井用潛水泵（深井泵）使用場合、QJ型井用潛水泵（深井泵）材質要求、QJ型井用潛水泵（深井泵）結構、QJ型井用潛水泵（深井泵）安裝尺寸以及QJ型井用潛水泵（深井泵）的價格等詳情，我們一定會盡心盡力為您提供優質的服務。
