你的位置：網站首頁 >> 產品中心 >> 油泵>> YGB型不銹鋼防爆立式管道油泵

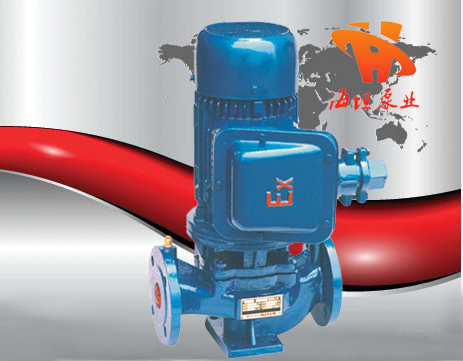

YGB型不銹鋼防爆立式管道油泵

質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

咨詢價格產品細節

產品簡介：

YG型立式管道油泵系ISG型系列單級單吸管道離心泵擴展，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型離心泵基礎上派生出適用輸送油性介質的產品。該系列產品具有高效節能、噪音低、性能可靠等優點。符合機械部JB/T5305 8-93的標準要求。產品按國際IS02858標準設計制造.該系列產品全部采用標準防爆電機,其防爆等級為DIIBT4、防護等級IP54，葉輪采用優質黃銅鑄而成，9 3年通過機械工業部管道泵產品統檢合格。

工作條件：

1.吸入壓力<1.0 M P a，或泵系統工作壓力<1．6 MP a，即泵吸入口壓力+泵揚程<1．6 MP a、泵靜壓試驗壓力為2.5 M P a，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6 MPa BU應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2.環境溫度<40 ℃，相對濕度<9 5％。

3．所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度>0.2 mm 。

注：如使用介質為帶有細小顆粒，請在訂貨日寸說明，以便廠家采用耐磨式機械密封。

型譜圖：

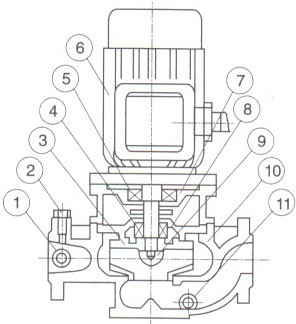

結構圖：

1	取壓塞	YG型結構說明： 1．本結構適用于輸送不含固體顆粒的介質，溫度為-20℃-+120℃的油類 2.所輸送油類介質溫度T>120℃或含有微量顆粒時，可選擇高溫結構或化工泵結構。
2	排氣閥
3	葉輪
4	機械密封
5	軸承
6	電機
7	聯體窿
8	擋水圈
9	葉輪螺母
10	泵體
11	放水閥

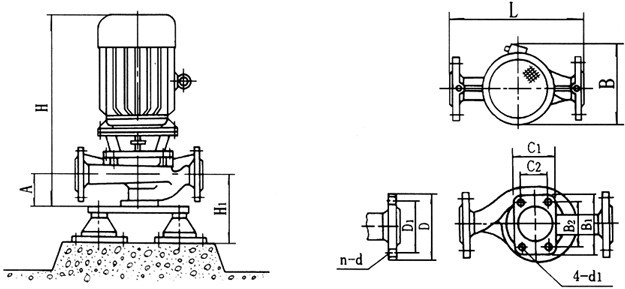

安裝尺寸圖：

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG20-110	260	230	405	80×110	55	50×80	4-12	G3/4	/	/	SD41-0.5	75
YG20-160	300	230	420	90×130	65	60×100	4-14	G3/4	/	/	SD41×0.5	85
YG25-110	260	230	415	80×110	60	50×80	4-14	115	85	4-Φ14	SD41×0.5	80
YG25-125	260	230	435	80×110	75	50×80	4-14	115	85	4-Φ14	SD41×0.5	95
YG25-125A	260	230	435	80×110	75	50×80	4-14	115	85	4-Φ14	SD41×0.5	95
YG25-160	300	270	430	90×130	65	60×100	4-14	115	85	4-Φ14	SD41-0.5	85
YG25-160A	300	270	430	90×130	65	60×100	4-14	115	85	4-Φ14	SD41-0.5	85
YG32-100	260	230	445	100×150	72	70×120	4-14	140	100	4-Φ18	SD41-0.5	92
YG32-125	260	230	445	100×150	72	70×120	4-14	140	100	4-Φ18	SD41-0.5	92
YG32-125A	260	230	445	100×150	72	70×120	4-14	140	100	4-Φ18	SD41-0.5	92
YG32-160	320	270	505	100×150	85	70×120	4-14	140	100	4-Φ18	SD61-0.5	105
YG32-160A	320	270	415	90×130	90	70×120	4-14	140	100	4-Φ18	SD61-0.5	110
YG32-160(I)	320	270	505	100×150	90	70×120	4-14	140	100	4-Φ18	SD61-0.5	110
YG32-200	340	330	540	120×170	95	80×130	4-14	140	100	4-Φ18	SD61-0.5	115
YG32-200A	340	330	540	120×170	95	80×130	4-14	140	100	4-Φ18	SD61-0.5	115

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG32-200(I)	340	330	560	120×170	95	80×130	4-14	140	100	4-Φ18	SD61-0.5	115
YG40-100	260	230	445	120×170	85	70×120	4-14	150	110	4-Φ18	SD41-0.5	105
YG40-100A	260	230	445	100×150	85	70×120	4-14	150	110	4-Φ18	SD41-0.5	105
YG40-125	280	230	445	100×150	85	70×120	4-14	150	110	4-Φ18	SD41-0.5	105
YG40-125A	280	230	445	100×150	85	70×120	4-14	150	110	4-Φ18	SD41-0.5	105
YG40-160	320	270	505	100×150	90	70×120	4-14	150	110	4-Φ18	SD61-0.5	110
YG40-160A	320	270	505	100×150	90	70×120	4-14	150	110	4-Φ18	SD61-0.5	110
YG40-160B	320	270	505	100×150	90	70×120	4-14	150	110	4-Φ18	SD61-0.5	110
YG40-200	340	330	560	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-200A	340	330	560	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-200B	340	330	560	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-250	400	405	630	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-250A	400	405	630	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-250B	400	405	565	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-100(I)	300	230	455	120×170	90	80×130	4-14	150	110	4-Φ18	SD41-0.5	110

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG40-100(I)A	300	230	455	120×170	90	80×130	4-14	150	110	4-Φ18	SD41-0.5	110
YG40-125(I)	300	240	465	120×170	90	80×130	4-14	150	110	4-Φ18	SD41-0.5	110
YG40-125(I)A	300	240	450	120×170	90	80×130	4-14	150	110	4-Φ18	SD41-0.5	110
YG40-160(I)	340	300	550	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-160(I)A	340	300	515	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-160(I)B	340	300	490	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-200(I)	360	350	635	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-200(I)A	360	350	570	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-200(I)B	360	350	550	120×170	95	80×130	4-14	150	110	4-Φ18	SD61-0.5	115
YG40-250(I)	450	430	780	140×200	105	100×160	4-18	150	110	4-Φ18	JSD2-3	205
YG40-250(I)A	450	360	650	140×200	105	100×160	4-18	150	110	4-Φ18	JSD2-3	205
YG40-250(I)B	450	360	650	140×200	105	100×160	4-18	150	110	4-Φ18	JSD2-3	205
YG40-250(I)C	450	360	650	140×200	105	100×160	4-18	150	110	4-Φ18	JSD2-3	205
YG50-100	290	230	455	100×150	95	70×120	4-14	165	125	4-Φ18	SD41-0.5	115
YG50-100A	290	230	455	100×150	95	70×120	4-14	165	125	4-Φ18	SD41-0.5	115

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG50-125	300	240	465	100×150	95	70×120	4-14	165	125	4-Φ18	SD41-0.5	115
YG50-125A	300	240	450	100×150	95	70×120	4-14	165	125	4-Φ18	SD41-0.5	115
YG50-160	320	300	550	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-160A	320	300	515	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-160B	320	300	490	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-200	360	350	635	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-200A	360	350	570	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-200B	360	350	550	120×170	100	80×130	4-14	165	125	4-Φ18	SD61-0.5	120
YG50-250	440	430	780	140×270	105	100×160	4-18	165	125	4-Φ18	JGD2-3	205
YG50-250A	440	430	650	140×270	105	100×160	4-18	165	125	4-Φ18	JGD2-3	205
YG50-250B	440	360	650	140×270	105	100×160	4-18	165	125	4-Φ18	JGD2-3	205
YG50-250C	440	360	650	140×270	105	100×160	4-18	165	125	4-Φ18	JGD2-3	205
YG50-100(I)	320	235	475	140×270	105	100×160	4-18	165	125	4-Φ18	SD41-0.5	125
YG50-100(I)A	320	235	460	140×270	105	100×160	4-18	165	125	4-Φ18	SD41-0.5	125
YG50-125(I)	340	280	550	140×270	95	100×160	4-18	165	125	4-Φ18	SD61-0.5	110

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG50-125(I)A	340	280	515	140×270	95	100×160	4-18	165	125	4-Φ18	SD61-0.5	110
YG50-160(I)	360	305	570	140×270	100	100×160	4-18	165	125	4-Φ18	SD61-0.5	120
YG50-160(I)A	360	305	570	140×270	100	100×160	4-18	165	125	4-Φ18	SD61-0.5	120
YG50-160(I)B	360	305	550	140×270	100	100×160	4-18	165	125	4-Φ18	SD61-0.5	120
YG50-200(I)	380	350	635	140×270	105	100×160	4-18	165	125	4-Φ18	SD61-0.5	125
YG50-200(I)A	380	350	635	140×270	105	100×160	4-18	165	125	4-Φ18	SD61-0.5	125
YG50-200(I)B	380	350	635	140×270	105	100×160	4-18	165	125	4-Φ18	SD61-0.5	125
YG50-250(I)	460	435	785	160×220	110	120×180	4-18	165	125	4-Φ18	JGD2-3	210
YG50-250(I)A	460	435	785	160×220	110	120×180	4-18	165	125	4-Φ18	JGD2-3	210
YG50-250(I)B	460	435	785	160×220	110	120×180	4-18	165	125	4-Φ18	JGD2-3	210
YG50-315(I)	550	510	920	190×280	110	150×240	4-18	165	125	4-Φ18	JGD2-3	210
YG50-315(I)A	550	470	855	190×280	110	150×240	4-18	165	125	4-Φ18	JGD2-3	210
YG50-315(I)B	550	435	830	190×280	110	150×240	4-18	165	125	4-Φ18	JGD2-3	210
YG50-315(I)C	550	435	785	190×280	110	150×240	4-18	165	125	4-Φ18	JGD2-3	210
YG65-100	320	235	475	140×200	105	100×160	4-18	185	145	4-Φ18	SD41-0.5	125

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG65-100A	320	235	460	140×200	105	100×160	4-18	185	145	4-Φ18	SD41-0.5	125
YG65-125	340	280	550	140×200	100	100×160	4-18	185	145	4-Φ18	SD41-0.5	120
YG65-125A	340	280	515	140×200	100	100×160	4-18	185	145	4-Φ18	SD41-0.5	120
YG65-160	360	305	570	140×200	100	100×160	4-18	185	145	4-Φ18	SD41-0.5	120
YG65-160A	360	305	570	140×200	100	100×160	4-18	185	145	4-Φ18	SD41-0.5	120
YG65-160B	360	305	550	140×200	100	100×160	4-18	185	145	4-Φ18	SD41-0.5	120
YG65-200	380	350	635	140×200	105	100×160	4-18	185	145	4-Φ18	SD41-0.5	125
YG65-200A	380	350	635	140×200	105	100×160	4-18	185	145	4-Φ18	SD41-0.5	125
YG65-200B	380	350	635	140×200	105	100×160	4-18	185	145	4-Φ18	SD41-0.5	125
YG65-250	480	435	785	160×220	110	120×180	4-18	185	145	4-Φ18	JGD2-3	210
YG65-250A	480	435	785	160×220	110	120×180	4-18	185	145	4-Φ18	JGD2-3	210
YG65-250B	480	435	785	160×220	110	120×180	4-18	185	145	4-Φ18	JGD2-3	210
YG65-315	550	510	920	190×280	110	120×180	4-18	185	145	4-Φ18	JGD2-3	210
YG65-315A	550	470	855	190×280	110	150×240	4-18	185	145	4-Φ18	JGD2-3	210
YG65-315B	550	435	830	190×280	110	150×240	4-18	185	145	4-Φ18	JGD2-3	210

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG65-315C	550	435	785	190×280	110	150×240	4-18	185	145	4-Φ18	JGD2-3	210
YG65-100(I)	400	285	570	140×200	120	100×160	4-18	185	145	4-Φ18	SD61-0.5	140
YG65-100(I)A	400	245	530	140×200	120	100×160	4-18	185	145	4-Φ18	SD61-0.5	140
YG65-125(I)	400	360	660	140×200	100	100×160	4-18	185	145	4-Φ18	SD61-0.5	140
YG65-125(I)A	400	315	595	140×200	120	100×160	4-18	185	145	4-Φ18	SD61-0.5	140
YG65-160(I)	400	360	660	140×200	125	100×160	4-18	185	145	4-Φ18	SD61-0.5	145
YG65-160(I)A	400	360	660	140×200	125	100×160	4-18	185	145	4-Φ18	SD61-0.5	145
YG65-160(I)B	400	315	660	140×200	125	100×160	4-18	185	145	4-Φ18	SD61-0.5	145
YG65-200(I)	450	430	795	140×200	125	100×160	4-18	185	145	4-Φ18	JGD2-3	225
YG65-200(I)A	450	430	795	140×200	125	100×160	4-18	185	145	4-Φ18	JGD2-3	225
YG65-200(I)B	450	430	665	140×200	125	100×160	4-18	185	145	4-Φ18	JGD2-3	225
YG65-250(I)	480	465	870	160×220	130	120×180	4-18	185	145	4-Φ18	JGD2-3	280
YG65-250(I)A	480	430	850	160×220	130	120×180	4-18	185	145	4-Φ18	JGD2-3	280
YG65-250(I)B	480	430	805	160×220	120	120×180	4-18	185	145	4-Φ18	JGD2-3	230
YG65-315(I)	580	530	1000	190×280	130	150×240	4-18	185	145	4-Φ18	JGD2-3	230

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG65-315(I)A	580	530	1000	190×280	130	150×240	4-18	185	145	4-Φ18	JGD2-3	230
YG65-315(I)B	580	530	1000	190×280	130	150×240	4-18	185	145	4-Φ18	JGD2-3	230
YG65-315(I)C	580	470	885	190×280	130	150×240	4-18	185	145	4-Φ18	JGD2-3	230
YG80-100	400	285	570	140×200	120	100×160	4-18	200	160	8-Φ18	SD61-0.5	140
YG80-100A	400	245	535	140×200	120	100×160	4-18	200	160	8-Φ18	SD61-0.5	140
YG80-125	400	360	660	140×200	120	100×160	4-18	200	160	8-Φ18	SD61-0.5	140
YG80-125A	400	315	595	140×200	120	100×160	4-18	200	160	8-Φ18	SD61-0.5	140
YG80-160	400	360	660	140×200	125	100×160	4-18	200	160	8-Φ18	SD61-0.5	145
YG80-160A	400	360	660	140×200	125	100×160	4-18	200	160	8-Φ18	SD61-0.5	145
YG80-160B	400	360	660	140×200	120	100×160	4-18	200	160	8-Φ18	SD61-0.5	145
YG80-200	430	430	795	140×200	125	100×160	4-18	200	160	8-Φ18	JGD2-3	225
YG80-200A	430	430	795	140×200	125	100×160	4-18	200	160	8-Φ18	JGD2-3	225
YG80-200B	430	360	665	140×200	125	100×160	4-18	200	160	8-Φ18	JGD2-3	225
YG80-250	480	465	870	160×220	130	120×180	4-18	200	160	8-Φ18	JGD2-3	230
YG80-250A	480	430	850	160×220	120	120×180	4-18	200	160	8-Φ18	JGD2-3	230

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG80-250B	480	430	805	160×220	130	120×180	4-18	200	160	8-Φ18	JGD2-3	230
YG80-315	580	530	1000	190×280	130	150×240	4-18	200	160	8-Φ18	JGD2-3	230
YG80-315A	580	530	1000	190×280	130	150×240	4-18	200	160	8-Φ18	JGD2-3	230
YG80-315B	580	530	1000	190×280	130	150×240	4-18	200	160	8-Φ18	JGD2-3	230
YG80-315C	580	470	885	190×280	130	150×240	4-18	200	160	8-Φ18	JGD2-3	230
YG80-100(I)	460	360	675	160×220	140	150×220	4-18	200	160	8-Φ18	SD61-0.5	160
YG80-100(I)A	460	360	615	160×220	140	120×180	4-18	200	160	8-Φ18	SD61-0.5	160
YG80-125(I)	450	430	805	160×220	140	120×180	4-18	200	160	8-Φ18	JGD2-3	240
YG80-125(I)A	450	350	675	160×220	140	120×180	4-18	200	160	8-Φ18	JGD2-3	240
YG80-160(I)	500	430	835	160×220	160	120×180	4-18	200	160	8-Φ18	JGD2-3	260
YG80-160(I)A	500	430	835	160×220	160	120×180	4-18	200	160	8-Φ18	JGD2-3	260
YG80-160(I)B	500	430	835	160×220	160	120×180	4-18	200	160	8-Φ18	JGD2-3	260
YG80-200(I)	480	475	880	160×220	130	120×180	4-18	200	160	8-Φ18	JGD2-3	235
YG80-200(I)A	480	430	860	160×220	135	120×180	4-18	200	160	8-Φ18	JGD2-3	235
YG80-200(I)B	480	430	815	160×220	135	120×180	4-18	200	160	8-Φ18	JGD2-3	235

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG80-250(I)	550	520	1015	190×280	155	150×240	4-18	200	160	8-Φ18	JGD2-3	275
YG80-250(I)A	550	520	1015	190×280	155	150×240	4-18	200	160	8-Φ18	JGD2-3	275
YG80-250(I)B	550	520	1015	190×280	155	150×240	4-18	200	160	8-Φ18	JGD2-3	275
YG80-315(I)	640	700	1235	190×280	165	150×240	4-18	200	160	8-Φ18	JGD2-3	285
YG80-315(I)A	640	640	1165	190×280	165	150×240	4-18	200	160	8-Φ18	JGD2-3	285
YG80-315(I)B	640	580	1080	190×280	165	150×240	4-18	200	160	8-Φ18	JGD2-3	285
YG80-315(I)C	640	520	1040	190×280	165	150×240	4-18	200	160	8-Φ18	JGD2-3	285
YG100-100	460	360	675	160×220	140	120×180	4-18	220	180	8-Φ18	SD61-0.5	160
YG100-100A	460	315	610	160×220	140	120×180	4-18	220	180	8-Φ18	SD61-0.5	160
YG100-125	440	430	805	160×220	140	120×180	4-18	220	180	8-Φ18	JGD2-3	240
YG100-125A	440	350	675	160×220	140	120×180	4-18	220	180	8-Φ18	JGD2-3	240
YG100-160	500	430	835	160×220	160	120×180	4-18	220	180	8-Φ18	JGD2-3	260
YG100-160A	500	430	835	160×220	160	120×180	4-18	220	180	8-Φ18	JGD2-3	260
YG100-160B	500	430	835	160×220	160	120×180	4-18	220	180	8-Φ18	JGD2-3	260
YG100-200	480	475	880	160×220	140	120×180	4-18	220	180	8-Φ18	JGD2-3	240

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG100-200A	480	430	860	160×220	140	120×180	4-18	220	180	8-Φ18	JGD2-3	240
YG100-200B	480	430	815	160×220	140	120×180	4-18	220	180	8-Φ18	JGD2-3	240
YG100-250	550	520	1015	160×220	155	120×180	4-18	220	180	8-Φ18	JGD2-3	275
YG100-250A	550	520	1015	160×220	155	120×180	4-18	220	180	8-Φ18	JGD2-3	275
YG100-250B	550	520	1015	160×220	155	120×180	4-18	220	180	8-Φ18	JGD2-3	275
YG100-315	640	700	1235	250×300	165	160×220	4-18	220	180	8-Φ18	JGD2-3	285
YG100-315A	640	640	1165	250×300	165	160×220	4-18	220	180	8-Φ18	JGD2-3	285
YG100-315B	640	580	1080	250×300	165	160×220	4-18	220	180	8-Φ18	JGD2-3	285
YG100-315C	640	520	1045	250×300	165	160×220	4-18	220	180	8-Φ18	JGD2-3	285
YG100-100(I)	500	415	802	160×220	140	120×280	4-18	220	180	8-Φ18	JGD2-3	180
YG100-125(I)	500	300	807	160×220	160	120×280	4-18	220	180	8-Φ18	JGD2-3	180
YG100-125(I)A	500	280	807	160×220	160	120×280	4-18	220	180	8-Φ18	JGD2-3	180
YG100-160(I)	500	330	884	160×220	170	120×280	4-18	220	180	8-Φ18	JGD2-3	190
YG100-160(I)A	500	330	884	160×220	170	120×280	4-18	220	180	8-Φ18	JGD2-3	190
YG100-200(I)	540	365	970	160×220	165	120×180	4-18	220	180	8-Φ18	JGD2-3	185

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG100-200(I)A	540	345	970	160×220	165	120×180	4-18	220	180	8-Φ18	JGD2-3	185
YG100-200(I)B	540	345	970	160×220	165	120×180	4-18	220	180	8-Φ18	JGD2-3	185
YG100-250(I)	600	435	1121	190×280	175	150×240	4-18	220	180	8-Φ18	JGD2-3	275
YG100-250(I)A	600	360	1121	190×280	175	150×240	4-18	220	180	8-Φ18	JGD2-3	275
YG100-250(I)B	600	360	1121	190×280	175	150×240	4-18	220	180	8-Φ18	JGD2-3	275
YG125-100	520	430	830	190×280	165	150×240	4-18	250	210	8-Φ18	JGD2-3	265
YG125-100A	520	360	830	190×280	165	150×240	4-18	250	210	8-Φ18	JGD2-3	265
YG125-125	520	430	840	190×280	170	150×240	4-18	250	210	8-Φ18	JGD2-3	270
YG125-125A	520	430	840	190×280	170	150×240	4-18	250	210	8-Φ18	JGD2-3	270
YG125-160	520	460	920	190×280	175	150×240	4-18	250	210	8-Φ18	JGD2-3	275
YG125-160A	520	430	890	190×280	175	150×240	4-18	250	210	8-Φ18	JGD2-3	275
YG125-160B	520	430	850	190×280	175	150×240	4-18	250	210	8-Φ18	JGD2-3	275
YG125-200	570	510	1040	250×300	175	210×260	4-18	250	210	8-Φ18	JGD3-2	295
YG125-200A	570	510	1040	250×300	175	210×260	4-18	250	210	8-Φ18	JGD3-2	295
YG125-200B	570	460	1040	250×300	175	210×260	4-18	250	210	8-Φ18	JGD3-2	295

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG125-250	680	660	1180	250×300	170	210×260	4-18	250	210	8-Φ18	JGD3-2	290
YG125-250A	680	570	1080	250×300	170	210×260	4-18	250	210	8-Φ18	JGD3-2	290
YG125-250B	680	510	1050	250×300	170	210×260	4-18	250	210	8-Φ18	JGD3-2	290
YG125-315	680	685	1350	300×350	180	230×280	4-18	250	210	8-Φ18	JGD3-2	300
YG125-315A	680	685	1300	300×350	180	230×280	4-18	250	210	8-Φ18	JGD3-3	300
YG125-315B	680	685	1350	300×350	180	230×280	4-18	250	210	8-Φ18	JGD3-3	300
YG125-315C	680	660	1230	300×350	180	230×280	4-18	250	210	8-Φ18	JGD3-3	300
YG150-125	520	430	840	160×220	170	120×180	4-18	285	240	8-Φ22	JGD2-3	275
YG150-125A	520	430	840	160×220	170	120×180	4-18	285	240	8-Φ22	JGD2-3	275
YG150-160	520	430	850	190×280	175	150×240	4-18	285	240	8-Φ22	JGD2-3	275
YG150-160A	520	430	850	190×280	175	150×240	4-18	285	240	8-Φ22	JGD2-3	275
YG150-160B	520	430	850	190×280	175	150×240	4-18	285	240	8-Φ22	JGD2-3	275
YG150-200	680	435	930	250×300	200	210×260	4-18	285	240	8-Φ22	JGD2-3	300
YG150-200A	680	435	885	250×300	200	210×260	4-18	285	240	8-Φ22	JGD2-3	300
YG150-200B	680	435	885	250×300	200	210×260	4-18	285	240	8-Φ22	JGD2-3	300

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG150-250	700	475	960	250×300	205	210×260	4-18	285	240	8-Φ22	JGD2-3	305
YG150-250A	700	475	940	250×300	205	210×260	4-18	285	240	8-Φ22	JGD2-3	305
YG150-250B	700	445	895	250×300	205	210×260	4-18	285	240	8-Φ22	JGD2-3	305
YG150-315	760	530	1075	250×300	205	210×260	4-18	285	240	8-Φ22	JGD3-3	325
YG150-315A	760	505	1000	250×300	205	210×260	4-18	285	240	8-Φ22	JGD3-3	325
YG150-315B	760	505	960	250×300	205	210×260	4-18	285	240	8-Φ22	JGD3-3	325
YG150-400	800	595	1120	250×300	210	210×260	4-18	285	240	8-Φ22	JGD2	330
YG150-400A	800	595	1095	250×300	210	210×260	4-18	285	240	8-Φ22	JGD3	330
YG150-400B	800	560	1075	250×300	210	210×260	4-18	285	240	8-Φ22	JGD3	330
YG150-400C	800	535	1000	250×300	210	210×260	4-18	285	240	8-Φ22	JGD3-3	330
YG150-250(I)	700	700	1280	250×300	195	210×260	4-18	285	240	8-Φ22	JGD3-3	315
YG150-250(I)A	700	640	1200	250×300	195	210×260	4-18	285	240	8-Φ22	JGD3-3	315
YG150-250(I)B	700	585	1115	250×300	195	210×260	4-18	285	240	8-Φ22	JGD3-3	315
YG200-200	680	435	930	300×370	200	250×320	4-22	340	295	12-Φ22	JGD2-3	300
YG200-200A	680	435	885	300×370	200	250×320		340	295	12-Φ22	JGD2-3	300

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG200-250	750	475	960	300×370	210	250×320	4-22	340	295	12-Φ22	JGD2-3	310
YG200-250A	750	475	940	300×370	210	250×320	4-22	340	295	12-Φ22	JGD2-3	310
YG200-250B	750	445	895	300×370	210	250×320	4-22	340	295	12-Φ22	JGD2-3	310
YG200-315	800	530	1075	270×320	210	210×260	4-22	340	295	12-Φ22	JGD3-3	330
YG200-315A	800	505	1000	270×320	210	210×260	4-22	340	295	12-Φ22	JGD3-3	330
YG200-315B	800	505	960	270×320	210	210×260	4-22	340	295	12-Φ22	JGD3-3	330
YG200-400	860	595	1120	300×370	225	250×320	4-22	340	295	12-Φ22	JGD3-3	345
YG200-400A	860	595	1095	300×370	225	250×320	4-22	340	295	12-Φ22	JGD3-3	345
YG200-400B	860	560	1075	300×370	225	250×320	4-22	340	295	12-Φ22	JGD3-3	345
YG200-400C	860	535	1000	300×370	225	250×320	4-22	340	295	12-Φ22	JGD3-3	345
YG200-200(I)	810	525	1030	300×370	240	250×320	4-22	340	295	12-Φ22	JGD3-2	360
YG200-200(I)A	810	525	970	300×370	240	250×320	4-22	340	295	12-Φ22	JGD3-2	360
YG200-250(I)	830	530	1110	300×370	240	250×320	4-22	340	295	12-Φ22	JGD3-3	360
YG200-250(I)A	830	510	1035	300×370	240	250×320	4-22	340	295	12-Φ22	JGD3-3	360
YG200-250(I)B	830	510	995	300×370	240	250×320	4-22	340	295	12-Φ22	JGD3-3	36

型號	外形尺寸				安裝尺寸			進口法蘭尺寸			隔振器(墊)
型號	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d	規格	H1
YG200-315(I)	860	645	1265	300×370	250	250×320	4-22	340	295	12-Φ22	JGD4-1	380
YG200-315(I)A	860	625	1180	300×370	250	250×320	4-22	340	295	12-Φ22	JGD4-1	380
YG200-315(I)B	860	625	1145	300×370	250	250×320	4-22	340	295	12-Φ22	JGD4-1	380
YG200-400(I)	880	700	1340	300×370	260	250×320	4-22	340	295	12-Φ22	JGD4-2	390
YG200-400(I)A	880	700	1340	300×370	260	250×320	4-22	340	295	12-Φ22	JGD4-2	390
YG200-400(I)B	880	635	1270	300×370	260	250×320	4-22	340	295	12-Φ22	JGD4-2	390
YG200-400(I)C	880	600	1185	300×370	260	250×320	4-22	340	295	12-Φ22	JGD4-2	390
YG250-250	1110	550	1145	350×400	250	280×330	4-22	405	355	12-Φ26	JGD4-2	390
YG250-250A	1110	550	1145	350×400	250	280×330	4-22	405	355	12-Φ26	JGD4-2	390
YG250-315	1110	640	1350	350×400	265	300×340	4-22	405	355	12-Φ26	JGD4-2	390
YG250-315A	1110	640	1350	350×400	265	300×340	4-22	405	355	12-Φ26	JGD4-2	390
YG250-315B	1110	640	1350	350×400	265	280×330	4-22	405	355	12-Φ26	JGD4-2	390
YG250-400	1200	900	1740	400×500	265	330×430	4-22	405	355	12-Φ26	JGD4-2	390
YG350-315	1300	680	1400	500×450	360	430×380	4-22	520	470	16-Φ26	JGD4-2	568

管道連接方式：

橫式抽送水用	單段橫式配裝	多段豎式配裝

多段橫式配裝	豎式抽送水用	單段豎式配裝

安裝方式：

一、硬性連接：

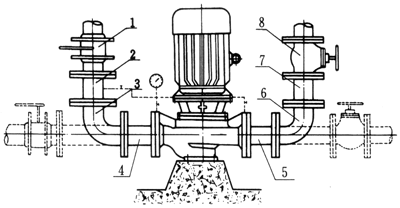

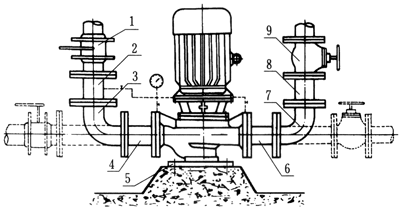

1.直接安裝	2.聯接板安裝

1.進口閥門 2.直管 3.彎管 4.直管 5.直管 6.彎管 7.直管 8.出口閥門	1.進口閥門 2.直管 3.彎管 4.直管 5.聯接板 6.直管 7.彎管8.直管9.出口閥門

二、柔性連接：

1.聯接板，加隔振器安裝

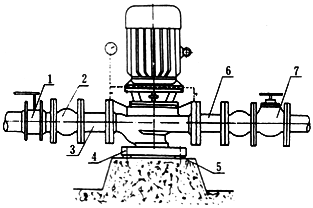

2.聯接板，加隔振墊安裝

1.進口閥門 2.柔性接頭 3.彎管 4.直管 5.聯接板

6.隔振器 7.直管 8.彎管 9.柔性接頭 10.出口閥門

1.進口閥門 2.柔性接頭3.直管4.聯接板 5.隔振墊 6.直管 7.出口閥門

YGB型不銹鋼防爆立式管道油泵的維護：

(一)運行中的維護
    1、進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
    2、定時檢查電機電流值，不得超過電機額定電流。
    3、泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損件，機組大修期一般為一年。
(二)機械密封維護
    1、機械密封潤滑應清潔無固體顆粒。
    2、嚴禁機械密封在干磨情況下工作。
    3、起動前應先盤動泵(電機)幾圈，以免突然起動造成石墨環斷裂損壞。
    4、密封泄漏允差3滴/分，否則應檢修。

故障原因及排除方法：

故障現象

可能產生的原因

排除方法

1、水泵不出水

a.進出口閥門未打開，進出管路阻塞，葉輪流道阻塞。

b.電機運行方向不對，電機缺相轉速很慢。

c.吸入管漏氣。

d.泵沒灌滿液體，泵腔內有空氣。

e.進口供水不足，吸程過高，底閥漏水。

f.管路阻力過大，泵選型不當。

a.檢查，去除阻塞物。

b.調整電機方向，緊固電機接線。

c.擰緊各密封面，排除空氣。

d.打開泵上蓋或打開排氣閥，排盡空氣。

e.停機檢查、調整。

f.減少管路彎道，重新選泵。

2、水泵流量不足

a.先按1.原因檢查。

b.管道、泵葉輪流道部分阻塞，水垢沉積、閥門開度不足。

c.電壓偏低。

d.葉輪磨損。

a.先按1.排除。

b.去除阻塞物，重新調整閥門開度。

c.穩壓。

d.更換葉輪。

3、功率過大

a.超過額定流量使用。

b.吸程過高。

c.泵軸承磨損。

a.調節流量，關小出口閥門。

b.降低吸程。

c.更換軸承。

4、雜音振動

a.管路支撐不穩。

b.液體混有氣體。

c.產生汽蝕。

d.軸承損壞。

e.電機超載發熱動行。

a.穩固管路。

b.提高吸入壓力、排氣。

c.降低真空度。

d.更換軸承。

e.調整按5。

5、電機發熱

a.流量過大，超載運行。

b.碰擦。

c.電機軸承損壞。

d.電壓不足。

a.關小出口閥。

b.檢查排除。

c.更換軸承。

d.穩壓。

6、水泵漏水

a.機械密封磨損。

b.泵體有砂孔或破裂。

c.密封面不平整。

d.安裝螺栓松懈。

a.更換。

b.焊補或更換。

c.修整。

d.緊固。

啟動與停車：

(一)起動前準備
    1、用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。
    2、打開進口閥門打開排氣閥使液體充滿整個泵腔，然后關閉排氣閥。
    3、用手盤動泵以使潤滑液進入機械密封端面。
    4、點動電機，確定轉向是否正確。
(二)起動與運行
    1、全開進口閥門，關閉吐出管路閥門。
    2、接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上閥門，并調節到所需工況。
    3、注意觀察儀表讀數，檢查軸封泄漏情況，正常時機械密封泄漏量<3滴/分，檢查電機、軸承處溫升≤70℃，如果發現異常情況，應及時處理。
(三)停車
    l、逐漸關閉吐出管路閥門，切斷電源。
    2、關閉進口閥門。
    3、如環境溫度低于0℃，應將泵內液體放盡，以免凍裂。
    4、如長期停用，應將泵拆卸清洗，包裝保管。

安裝說明：

    1、安裝前應檢查機組緊固體有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
    2、安裝時管道重量不應加在水泵上，以免使泵變形。
    3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
    4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，延長水泵的使用壽命。
    5、安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。
    6、泵分硬性聯接安裝和柔性聯接安裝兩種(見聯接方式)。

產品特點：

1．泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用.
2.葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低.
3.軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4．安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5.可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式.
6.可根據管路布置的要求采用泵的豎式和橫式安裝。

產品用途：

1.YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃-+120℃。
2.該泵主要使用在管路增壓，遠距離輸送汽油、煤油、柴油、航空油等油類，也可輸送其它無腐蝕性的液體。適用于油庫、油站、化工、礦山、石化、企事業單位等。

下一個：不銹鋼防爆手提式電動油桶泵YBYB型

相關產品
