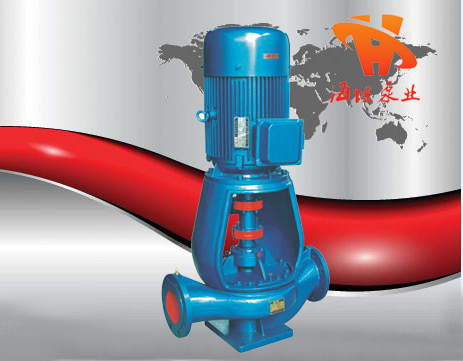

ISGB型便拆式管道泵

質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

咨詢價格產品細節

【ISGB型便拆式管道泵】產品:

【ISGB型便拆式管道泵】產品簡介：

ISGB型便拆立式管道泵是在ISG型管道泵的基礎上開發成功的一種結構新穎，技術先進的產品。
該立式管道泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式管道泵靠電機軸承支撐的不足之處；采用優秀水力模型的葉輪，消除了原立式管道泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式管道泵加長軸電機配套更換難的問題；同時100％的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。
ISGB型便拆立式管道泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式管道泵系列產品中屬國內前列，各項技術居，是替代ISG型立式離心泵、IS型清水離心泵、S型雙吸泵等常規各種離心泵的理想產品。

【ISGB型便拆式管道泵】型號意義：

【ISGB型便拆式管道泵】產品特點：

1、ISGB型便拆式管道泵立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外著名廠家立式泵媲美。
2、配用國內著名廠家生產的Y系列標準通用電機，運行平穩、噪音極低。
3、軸承采用國際著名品牌精密軸承，精度高、可靠性好、壽命長。
4、葉輪采用90年代秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。
5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。
6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。
7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
8、泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。

【ISGB型便拆式管道泵】適用范圍：

1、高層建筑增壓送水;
2、工廠系統輸送;
3、水處理系統加壓;
4、中央空調冷熱水循環;
5、鍋爐系統輸送;
6、游泳池輸水;
7、工藝流程中增壓循環;

【ISGB型便拆式管道泵】主要用途：

1、ISGB型便拆式管道泵供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。
2、IRGB(GRGB)型立式熱水循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采用暖系統循環用泵，IRG型使用溫度T<120℃，珀GRG型使用溫度T<240℃。
3、IHGB型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。
4、YGB型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。

【ISGB型便拆式管道泵】工作條件：

1、ISGB型便拆式管道泵系統工作壓力為1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa(泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。
2、ISGB型便拆式管道泵輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。
3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。

【ISGB型便拆式管道泵】性能參數：

型號	流量 (m3/h)	揚程 (m)	電機功率 (kw)	轉速 (r/min)	效率 (%)	汽蝕余量 (m)
20-160	2.5	32	1.1	2900	25	2.3
25-125	4	20	0.75	2900	36	2.3
25-125A	3.6	16	0.55	2900	35	2.3
25-160	4	32	1.5	2900	32	2.3
25-160A	3.7	28	1.1	2900	31	2.3
32-100(I)	6.3	12.5	1.1	2900	54	2.0
32-125	4.5	20	0.75	2900	45	2.3
32-125(I)	6.3	20	1.1	2900	43	2.3
32-160	4.5	32	1.1	2900	44	2.3
32-160A	4.5	25	1.1	2900	42	2.3
32-160(I)	6.3	32	2.2	2900	42	2.3
32-200	4.5	50	3	2900	45	2.3
32-200A	4	40	2.2	2900	40	2.3
32-200(I)	6.3	50	4	2900	33	2.0
40-100	6.3	12.5	0.55	2900	54	2.3
40-100A	5.6	10	0.37	2900	52	2.3
40-125	6.3	20	1.1	2900	46	2.3
40-125A	5.6	16	0.75	2900	45	2.3
40-160	6.3	32	2.2	2900	40	2.3
40-160A	5.9	28	1.5	2900	39	2.3
40-160B	5.2	24	1.1	2900	38	2.3
40-200	6.3	50	4	2900	33	2.3
40-200A	5.9	44	3	2900	31	2.3
40-200B	5.5	38	2.2	2900	29	2.3
40-250	6.3	80	7.5	2900	28	2.3
40-250A	5.9	70	5.5	2900	28	2.3
40-250B	5.5	60	4	2900	27	2.3
40-100(I)	12.5	12.5	1.1	2900	62	2.3
40-125(I)	12.5	20	1.5	2900	60	2.3
40-125(I)A	11.2	17.2	1.1	2900	58	2.3
40-160(I)	12.5	32	3	2900	52	2.3
40-160(I)A	11.7	28	2.2	2900	51	2.3
40-160(I)B	10.5	22.5	1.5	2900	50	2.3
40-200(I)	12.5	50	5.5	2900	46	2.3
40-200(I)A	11.7	40	4	2900	45	2.3
40-200(I)B	10.5	35	3	2900	44	2.3
40-250(I)	12.5	80	11	2900	38	2.3
40-250(I)A	11.7	70	7.5	2900	38	2.3
40-250(I)B	10.8	60	7.5	2900	37	2.3
50-100	12.5	12.5	1.1	2900	62	2.3
50-125	12.5	20	1.5	2900	58	2.3
50-125A	11.2	17.2	1.1	2900	57	2.3
50-160	12.5	32	3	2900	52	2.3
50-160A	11.7	28	2.2	2900	51	2.3
50-160B	10.5	22.5	1.5	2900	50	2.3
50-200	12.5	50	5.5	2900	46	2.3
50-200A	11.7	44.5	4	2900	45	2.3
50-200B	10.5	35	3	2900	44	2.3
50-250	12.5	80	11	2900	38	2.3
50-250A	11.7	70	7.5	2900	38	2.3
50-250B	10.8	60	7.5	2900	37	2.3
50-100(I)	25	12.5	1.5	2900	69	2.5
50-100(I)A	22.4	10	1.1	2900	67	2.5
50-125(I)	25	20	3	2900	68	2.5
50-125(I)A	22.4	16	2.2	2900	66	2.5
50-160(I)	25	32	4	2900	63	2.5
50-160(I)A	23.4	28	4	2900	62	2.5
50-160(I)B	21.6	24	3	2900	58	2.5
50-200(I)	25	50	7.5	2900	58	2.5
50-200(I)A	23.4	44	7.5	2900	57	2.5
50-200(I)B	21.6	37	5.5	2900	55	2.5
50-250(I)	25	80	15	2900	50	2.5
50-250(I)A	23.4	70	11	2900	50	2.5
50-250(I)B	21.6	60	11	2900	49	2.5
50-315(I)	25	125	30	2900	40	2.5
50-315(I)A	23.4	110	22	2900	40	2.5
50-315(I)B	21.6	93	18.5	2900	39	2.5
65-100	25	12.5	1.5	2900	69	2.5
65-100A	22.4	10	1.1	2900	67	2.5
65-125	25	20	3	2900	68	2.5
65-125A	22.4	16	2.2	2900	66	2.5
65-160	25	32	4	2900	63	2.5
65-160A	23.4	28	4	2900	62	2.5
65-160B	21.6	24	3	2900	58	2.5
65-200	25	50	7.5	2900	58	2.5
65-200A	23.4	44	7.5	2900	57	2.5
65-200B	21.6	37	5.5	2900	55	2.5
65-250	25	80	15	2900	50	2.5
65-250A	23.4	70	11	2900	50	2.5
65-250B	21.6	60	11	2900	49	2.5
65-315	25	125	30	2900	40	2.5
65-315A	23.4	110	22	2900	40	2.5
65-315B	21.6	93	18.5	2900	39	2.5
65-100(I)	50	12.5	3	2900	73	3.0
65-100(I)A	44.8	10	2.2	2900	72	3.0
65-125(I)	50	20	5.5	2900	72.5	3.0
65-125(I)A	44.8	16	4	2900	71	3.0
65-160(I)	50	32	7.5	2900	71	3.0
65-160(I)A	46.8	28	7.5	2900	70	3.0
65-160(I)B	43.2	24	5.5	2900	69	3.0
65-200(I)	50	50	15	2900	67	3.0
65-200(I)A	46.8	44	11	2900	66	3.0
65-200(I)B	43	37	7.5	2900	65	3.0
65-250(I)	50	80	22	2900	59	3.0
65-250(I)A	46.8	70	18.5	2900	59	3.0
65-250(I)B	43	60	15	2900	58	3.0
65-315(I)	50	125	37	2900	54	3.0
65-315(I)A	45.8	105	30	2900	54	3.0
65-315(I)B	43	93	30	2900	53	3.0
80-100	50	12.5	3	2900	73	3.0
80-100A	44.8	10	2.2	2900	72	3.0
80-125	50	20	5.5	2900	72.5	3.0
80-125A	44.8	16	4	2900	71	3.0
80-160	50	32	7.5	2900	71	3.0
80-160A	46.8	28	7.5	2900	70	3.0
80-160B	43.2	24	5.5	2900	69	3.0
80-200	50	50	15	2900	67	3.0
80-200A	46.8	44	11	2900	66	3.0
80-200B	43	37	7.5	2900	65	3.0
80-250	50	80	22	2900	59	3.0
80-250A	46.8	70	18.5	2900	59	3.0
80-250B	43	60	15	2900	58	3.0
80-315	50	125	37	2900	54	3.0
80-315A	45.8	105	30	2900	54	3.0
80-315B	43	93	30	2900	53	3.0
80-100(I)	100	12.5	5.5	2900	76	4.5
80-100(I)A	89	10	4	2900	74	4.5
80-125(I)	100	20	11	2900	76	4.5
80-125(I)A	89	16	7.5	2900	74	4.5
80-160(I)	100	32	15	2900	76	4.5
80-160(I)A	93.5	28	11	2900	74	4.5
80-160(I)B	86.4	24	11	2900	72	4.5
80-200(I)	100	50	22	2900	74	4.0
80-200(I)A	93.5	44	18.5	2900	73	4.0
80-200(I)B	86.4	37	15	2900	71	4.0
80-250(I)	100	80	37	2900	69	4.0
80-250(I)A	93.5	70	30	2900	68	4.0
80-250(I)B	86.4	60	30	2900	66	4.0
80-315(I)	100	125	75	2900	66	4.0
80-315(I)A	93.5	110	55	2900	66	4.0
80-315(I)B	86.4	93	45	2900	65	4.0
100-100	100	12.5	5.5	2900	76	4.5
100-100A	89	10	4	2900	74	4.5
100-125	100	20	11	2900	76	4.5
100-125A	89	16	7.5	2900	74	4.5
100-160	100	32	15	2900	76	4.5
100-160A	93.5	28	11	2900	74	4.5
100-160B	86.4	24	11	2900	72	4.5
100-200	100	50	22	2900	74	4.0
100-200A	93.5	44	18.5	2900	73	4.0
100-200B	86.4	37	15	2900	71	4.0
100-250	100	80	37	2900	69	4.0
100-250A	93.5	70	30	2900	68	4.0
100-250B	86.4	60	30	2900	66	4.0
100-315	100	125	75	2900	66	4.0
100-315A	93.5	110	55	2900	66	4.0
100-315B	86.4	93	45	2900	65	4.0
125-100	160	12.5	11	2900	82	4.0
125-100A	143	10	7.5	2900	77	4.0
125-125	160	20	15	2900	80	4.0
125-125A	143	16	11	2900	77	4.0
125-160	200	32	30	2900	78	4.0
125-160A	187	28	22	2900	76	4.0
125-160B	180	24.5	18.5	2900	73	4.0
125-200	200	50	45	2900	77	5.5
125-200A	187	44	37	2900	76	5.5
125-200B	172	37	30	2900	75	5.5
125-250	200	80	75	2900	75	5.0
125-250A	187	70	55	2900	74	5.5
125-250B	172	60	45	2900	73	5.5
125-315	200	125	110	2900	70	5.0
125-315A	187	110	90	2900	70	5.0
125-315B	172	93	75	2900	69	5.0
125-315C	160	78	55	2900	67	5.0
150-125	160	20	11	2900	76	4.0
150-125A	150	16	7.5	2900	77	4.0
150-160	160	32	22	2900	75	4.0
150-160A	150	28	18.5	2900	76	4.0
150-160B	140	24	15	2900	73	4.0
150-200	160	50	37	2900	77	5.5
150-200A	150	44	30	2900	76	5.5
150-200B	140	38	22	2900	75	5.5
150-250	200	80	75	2900	75	5.0
150-250A	187	70	55	2900	74	5.5
150-250B	172	60	45	2900	73	5.5
150-315	200	125	110	2900	70	5.0
150-315A	187	110	90	2900	70	5.0
150-315B	172	93	75	2900	69	5.0

型號	流量 (m3/h)	揚程 (m)	電機功率 (kw)	轉速 (r/min)
40-125(I)	6.3	5	0.55	1450
40-160(I)	6.3	8	0.55	1450
40-160(I)A	5.5	6	0.55	1450
40-200(I)	6.3	12.5	0.75	1450
40-200(I)A	5.8	11	0.55	1450
40-250(I)	6.3	20	1.5	1450
40-250(I)A	5.8	17	1.1	1450
50-125	6.3	5	0.55	1450
50-160	6.3	8	0.55	1450
50-160A	5.5	6	0.55	1450
50-200	6.3	12.5	0.75	1450
50-200A	5.8	11	0.55	1450
50-250	6.3	20	1.5	1450
50-250A	5.8	17	1.1	1450
50-125(I)	12.5	5	0.55	1450
50-160(I)	12.5	8	0.75	1450
50-160(I)A	11	6	0.55	1450
50-200(I)	12.5	12.5	1.1	1450
50-200(I)A	11.2	10	0.75	1450
50-250(I)	12.5	20	2.2	1450
50-250(I)A	11.7	17.5	1.5	1450
50-250(I)B	10	13	1.1	1450
50-315(I)	12.5	32	4	1450
50-315(I)A	11.7	28	3	1450
50-315(I)B	10	21	3	1450
65-125	12.5	5	0.55	1450
65-160	12.5	8	0.75	1450
65-160A	11	6	0.55	1450
65-200	12.5	12.5	1.1	1450
65-200A	11.2	10	0.75	1450
65-250	12.5	20	2.2	1450
65-250A	11.7	17.5	1.5	1450
65-250B	10	13	1.1	1450
65-315	12.5	32	4	1450
65-315A	11.7	28	3	1450
65-315B	10	21	3	1450
65-125(I)	25	5	0.75	1450
65-160(I)	25	8	1.5	1450
65-160(I)A	22	6	1.1	1450
65-200(I)	25	12.5	2.2	1450
65-200(I)A	23.3	11	1.5	1450
65-250(I)	25	20	3	1450
65-250(I)A	22.2	15.8	2.2	1450
65-250(I)B	20	12.8	1.54	1450
65-315(I)	25	32	5.5	1450
65-315(I)A	22.5	26	4	1450
65-315(I)B	20	21	3	1450
80-125	25	5	0.75	1450
80-160	25	8	1.5	1450
80-160A	22	6	1.1	1450
80-200	25	12.5	2.2	1450
80-200A	23.3	11	1.5	1450
80-250	25	20	3	1450
80-250A	22.2	15.8	2.2	1450
80-250B	20	12.8	1.5	1450
80-315	25	32	5.5	1450
80-315A	22.5	26	4	1450
80-315B	20	21	3	1450
80-125(I)	50	5	1.5	1450
80-160(I)	50	8	2.2	1450
80-160(I)A	44.7	6	1.5	1450
80-160(I)B	43.2	5.8	1.5	1450
80-200(I)	50	12.5	4	1450
80-200(I)A	44.7	10	3	1450
80-250(I)	50	20	5.5	1450
80-250(I)A	46	17	4	1450
80-250(I)B	40.5	13	3	1450
80-315(I)	50	32	11	1450
80-315(I)A	46	27.9	7.5	1450
80-315(I)B	40.5	21	5.5	1450
125-125	100	5	2.2	1450
125-160	100	8	4	1450
125-160A	87	6	4	1450
125-200	100	12.5	7.5	1450
125-200A	89	10	5.5	1450
125-250	100	220	11	1450
125-250A	93.5	17.5	7.5	1450
125-250B	87	15	7.5	1450
125-315	100	32	15	1450
125-315A	91	27	11	1450
125-315B	87	24	11	1450
125-200(I)	160	12.5	11	1450
125-200(I)A	143	10	7.5	1450
125-250(I)	160	20	15	1450
125-250(I)A	147	17	11	1450
125-250(I)B	134	14	7.5	1450
125-315(I)	160	32	22	1450
125-315(I)A	150	28	18.5	1450
125-315(I)B	138	24	15	1450
150-200	160	12.5	11	1450
150-200A	143	10	7.5	1450
150-250	160	20	15	1450
150-250A	147	17	11	1450
150-250B	134	14	7.5	1450
150-315	160	32	22	1450
150-315A	150	28	18.5	1450
150-315B	138	24	15	1450
150-400	160	50	37	1450
150-400A	150	44	30	1450
150-400B	138	38	30	1450
150-200(I)	200	12.5	15	1450
150-200(I)A	179	10	11	1450
150-250(I)	200	20	18.5	1450
150-250(I)A	187	17.5	15	1450
150-250(I)B	173	14	11	1450
150-315(I)	200	32	30	1450
150-315(I)A	187	28	22	1450
150-315(I)B	173	24	18.5	1450
150-400(I)	200	50	45	1450
150-400(I)A	187	44	37	1450
150-400(I)B	173	37.5	30	1450
200-200	200	12.5	15	1450
200-200A	179	10	11	1450
200-250	200	20	18.5	1450
200-250A	187	17.5	15	1450
200-250B	173	14	11	1450
200-315	200	32	30	1450
200-315A	187	28	22	1450
200-315B	173	24	18.5	1450
200-400	200	50	45	1450
200-400A	187	44	37	1450
200-400B	173	37.5	30	1450
200-200(I)	400	12.5	22	1450
200-200(I)A	358	10	18.5	1450
200-250(I)	400	20	30	1450
200-250(I)A	358	16	22	1450
200-250(I)B	322	13	18.5	1450
200-315(I)	400	32	55	1450
200-315(I)A	374	28	45	1450
200-315(I)B	346	24	37	1450
200-400(I)	400	50	90	1450
200-400(I)A	374	44	75	1450
200-400(I)B	347	38	55	1450
200-400(I)C	320	32	45	1450
250-250	550	20	45	1450
250-250A	490	16	37	1450
250-315	550	32	75	1450
250-315A	515	28	55	1450
250-315B	476	24	45	1450
250-400	550	50	110	1450
250-400A	515	44	90	1450
250-400B	476	37.5	75	1450
300-400	720	50	132	1450
300-400A	662	44	110	1450
300-400B	609	38	90	1450
300-400C	561	33	75	1450
300-460	720	65	200	1450
300-460A	662	55	160	1450
300-460B	609	45	110	1450
300-460C	561	38	90	1450
300-510	720	80	250	1450
300-510A	662	70.5	200	1450
300-510B	609	62	160	1450
300-510C	561	54.5	132	1450

【ISGB型便拆式管道泵】安裝說明：

1.安裝時管路重量不應加在水泵上，應有各自的支承體，以免使泵變形影響運行性能和壽命。
2.為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閽及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，增長水泵的使用壽命。
3.泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，周時不得有漏水、漏氣現象。
4.安裝后撥動泵軸，葉輪不應有磨擦聲或卡死現象，否則應將泵拆開檢查原因。
5.泵的安裝方式分為硬性聯接和柔性聯接兩種。

下一個：熱水管道泵

相關產品
