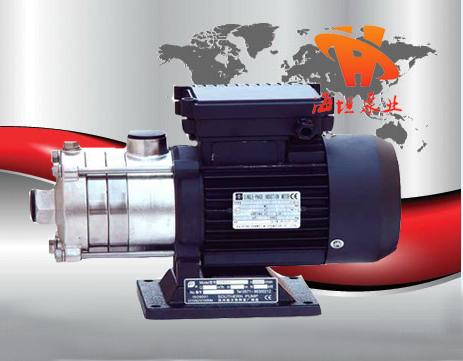

CHLF型臥式不銹鋼分段式多級泵產品：
【CHLF型臥式不銹鋼分段式多級泵】產品簡介：
CHLF型臥式不銹鋼分段式多級泵配臥式加長軸電機，軸向吸入，徑向排出。泵的過流部件均為優質不銹鋼板沖壓焊接而成，使得泵亦可適用于輕度腐蝕性的介質。產品采用優良的水力模型和先進的制造工藝，具有適用范圍廣，高效節能，質量可靠等特點。
【CHLF型臥式不銹鋼分段式多級泵】型號意義：
【CHLF型臥式不銹鋼分段式多級泵】工作條件及輸送液體：
●液體溫度：常溫型：-15℃～+70℃ 熱水型：+70℃～+110℃
●*大環境溫度：+40℃
●*大運作壓力：1Mpa
●*大進口壓力受*大運作壓力限制
●稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
●泵可以輸送諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
●當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。
●泵是否適用于某一特定液體由多種因素決定，其中*重要的是氯含量、PH值、溫度和溶劑、油的含量等。
【CHLF型臥式不銹鋼分段式多級泵】電機：
●全封閉式風冷電機
●鋁殼
●安全等級：IP55、密封等級：F
●標準電壓：50Hz：1×220-240V 3×220-240V 3×380-415V
【CHLF型臥式不銹鋼分段式多級泵】主要用途：
CHLF型臥式不銹鋼分段式多級泵主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。
●空調系統 ●施肥、計量系統
●冷卻系統 ●環境應用
●工業清洗 ●供水或增壓系統
●水處理（水的凈化）●生活用水
●水產養殖 ●(其他)許多專門特定用途
【CHLF型臥式不銹鋼分段式多級泵】結構圖：
|
|
|||||||
|
序號 |
名稱 |
材料 |
AISI/ASTM |
序號 |
名稱 |
材料 |
AISI/ASTM |
|
2 |
堵頭 |
不銹鋼 |
AISI304 |
3 |
軸承 |
碳化鎢 |
|
|
4 |
葉輪 |
不銹鋼 |
AISI304 |
5 |
軸 |
不銹鋼 |
AISI304 |
|
6 |
出水導葉 |
不銹鋼 |
AISI304 |
8 |
機械密封 |
|
|
|
9 |
電機端蓋 |
鋁合金 |
|
10 |
底座 |
鑄鐵 |
ASTM25B |
|
11 |
拉桿 |
不銹鋼 |
AISI304 |
12 |
導葉 |
不銹鋼 |
AISI304 |
|
13 |
支撐導葉 |
不銹鋼 |
AISI304 |
14 |
葉輪隔套 |
不銹鋼 |
AISI304 |
|
|
|||||||
|
1 |
進水體 |
不銹鋼 |
AISI304 |
7 |
出水體 |
不銹鋼 |
AISI304 |
|
|
|||||||
|
1 |
進水體 |
鑄鐵 |
ASTM25B |
7 |
出水體 |
鑄鐵 |
ASTM25B |
.gif)
【CHLF型臥式不銹鋼分段式多級泵】性能參數：
|
型號 |
揚程(m) |
流量(m3/h) |
電機功率(KW) |
轉速(r/min) |
|
CHL2-20 |
14 |
2 |
0.37 |
2900 |
|
CHL2-30 |
21 |
2 |
0.55 |
2900 |
|
CHL2-40 |
28 |
2 |
0.55 |
2900 |
|
CHL2-50 |
35 |
2 |
0.55 |
2900 |
|
CHL2-60 |
42 |
2 |
0.75 |
2900 |
|
CHL4-20 |
15 |
4 |
0.55 |
2900 |
|
CHL4-30 |
22 |
4 |
0.75 |
2900 |
|
CHL4-40 |
30 |
4 |
0.75 |
2900 |
|
CHL8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHL8-20 |
17 |
8 |
0.75 |
2900 |
|
CHL8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHL8-40 |
34 |
8 |
1.5 |
2900 |
|
CHL8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHL12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHL12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHL12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHL12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHL12-50 |
50 |
12 |
3 |
2900 |
|
CHL16-10 |
10 |
16 |
1.1 |
2900 |
|
CHL16-20 |
21 |
16 |
2.2 |
2900 |
|
CHL16-30 |
32 |
16 |
3 |
2900 |
|
CHL20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHL20-20 |
21 |
20 |
2.2 |
2900 |
|
CHL20-30 |
33 |
20 |
4 |
2900 |
|
CHLF(T)2-20 |
14 |
2 |
0.37 |
2900 |
|
CHLF(T)2-30 |
21 |
2 |
0.55 |
2900 |
|
CHLF(T)2-40 |
28 |
2 |
0.55 |
2900 |
|
CHLF(T)2-50 |
35 |
2 |
0.55 |
2900 |
|
CHLF(T)2-60 |
42 |
2 |
0.75 |
2900 |
|
CHLF(T)4-20 |
15 |
4 |
0.55 |
2900 |
|
CHLF(T)4-30 |
22 |
4 |
0.55 |
2900 |
|
CHLF(T)4-40 |
30 |
4 |
0.75 |
2900 |
|
CHLF(T)4-50 |
38 |
4 |
1.1 |
2900 |
|
CHLF(T)4-60 |
45 |
4 |
1.1 |
2900 |
|
CHLF(T)8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHLF(T)8-20 |
17 |
8 |
0.75 |
2900 |
|
CHLF(T)8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHLF(T)8-40 |
34 |
8 |
1.5 |
2900 |
|
CHLF(T)8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHLF(T)12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHLF(T)12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHLF(T)12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHLF(T)12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHLF(T)12-50 |
50 |
12 |
3 |
2900 |
|
CHLF(T)16-10 |
10 |
16 |
1.1 |
2900 |
|
CHLF(T)16-20 |
21 |
16 |
2.2 |
2900 |
|
CHLF(T)16-30 |
32 |
16 |
3 |
2900 |
|
CHLF(T)16-40 |
43 |
16 |
4 |
2900 |
|
CHLF(T)20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHLF(T)20-20 |
21 |
20 |
2.2 |
2900 |
|
CHLF(T)20-30 |
33 |
20 |
4 |
2900 |
|
CHLF(T)20-40 |
44.5 |
20 |
4.4 |
2900 |
