1、 PCP-O-□□□增壓泵機組
PCP-O-□□□增壓泵機組外形及安裝尺寸如圖6-27所示，外形尺寸數據見表6-6.

連接尺寸：
-IM  壓力表       G1/2
-5D  排力孔       G/2
-6B  排水孔        G1/2
-8 B  l漏液排出孔  G3/4

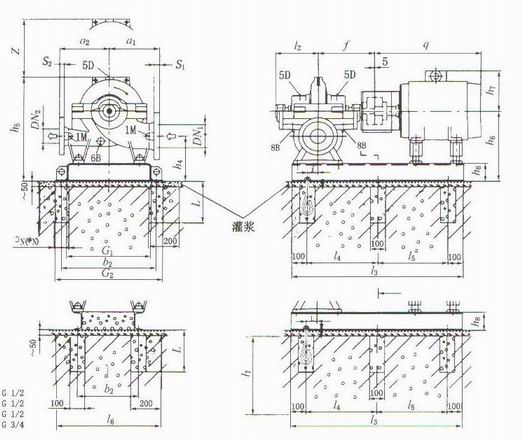

圖6-27   PCP-O-□□□增壓泵機組外形尺寸圖

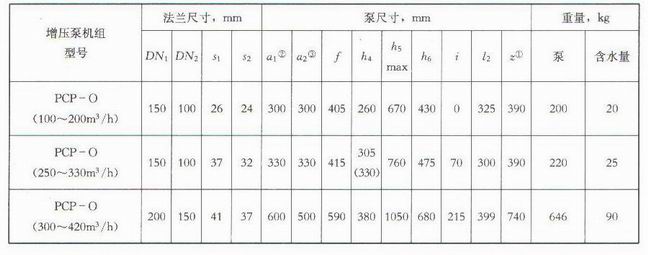

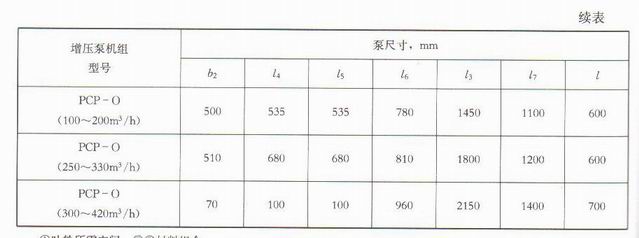

表6-6PCP-O-□□□增壓泵機組主要外形尺寸
